1.2
Экран
и
пу
ль
т
управ
л
ения
Определение распределения экрана
Оператор избирает распределение экрана: Так что нпр. УЧПУ
может в режиме работы Программу ввести в память/
редактировать указать программу в левом окне, когда
одновременно правое окно представляет нпр. графику
программирования (только TNC 410).. Какие окна может
представлять УЧПУ зависит от избранного режима работы.
Определение распределения экрана:
Нажать клавишу переключения экрана: Линейка
программируемых клавиш указывает
возможности распределения экрана, смотри
“Режимы работы”, страница 6
Выбор распределения экрана с помощью
программируемой клавиши (Softkey)
Пульт обслуживания

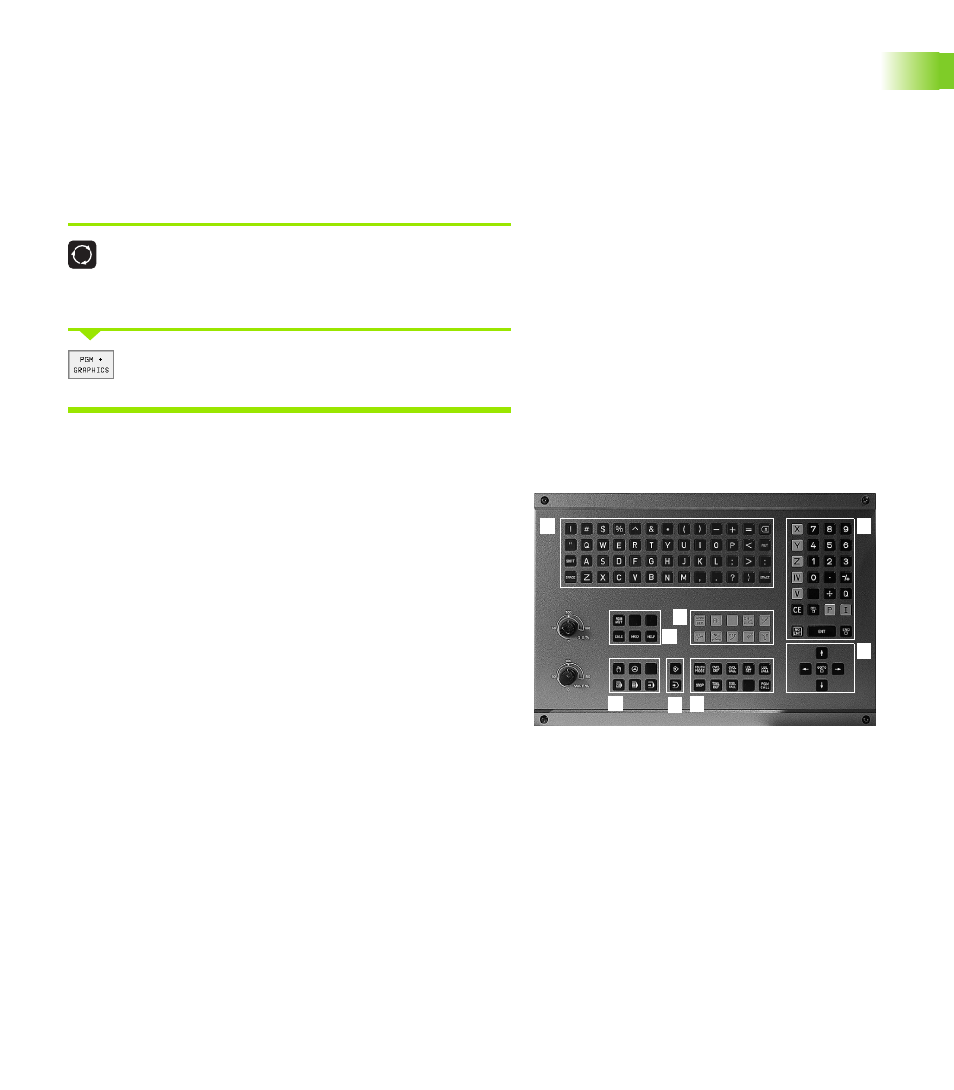

Рисунок показывает клавиши пульта управления,
группированные по их функциям:
Функции отдельных клавиш собраны на второй странице
оболочки этой инструкции. Внешние клавиши, как нпр. NC-START
(ЧУ-СТАРТ), описаны в инструкции обслуживания станка.
1
Алфавитная клавиатура для ввода текстов, имён файлов и
ДИН/ИСО-программирования
2
Управление файлами
Калькулятор (нет на TNC 410)
MOD-функция
HELP-функция (ПОМОЩЬ)
3
Режимы работы для программирования
4
Режимы работы станка
5
Открытие диалогов программирования
6
Клавиши со стрелкой и команда перехода GOTO
7
Ввод числовых значений и выбор оси
1
2
33
5
1
4
6
5
7
1
