270
8 Программирование: Циклы
8.6 SL-
цик
лы
гр
уппа
I
8

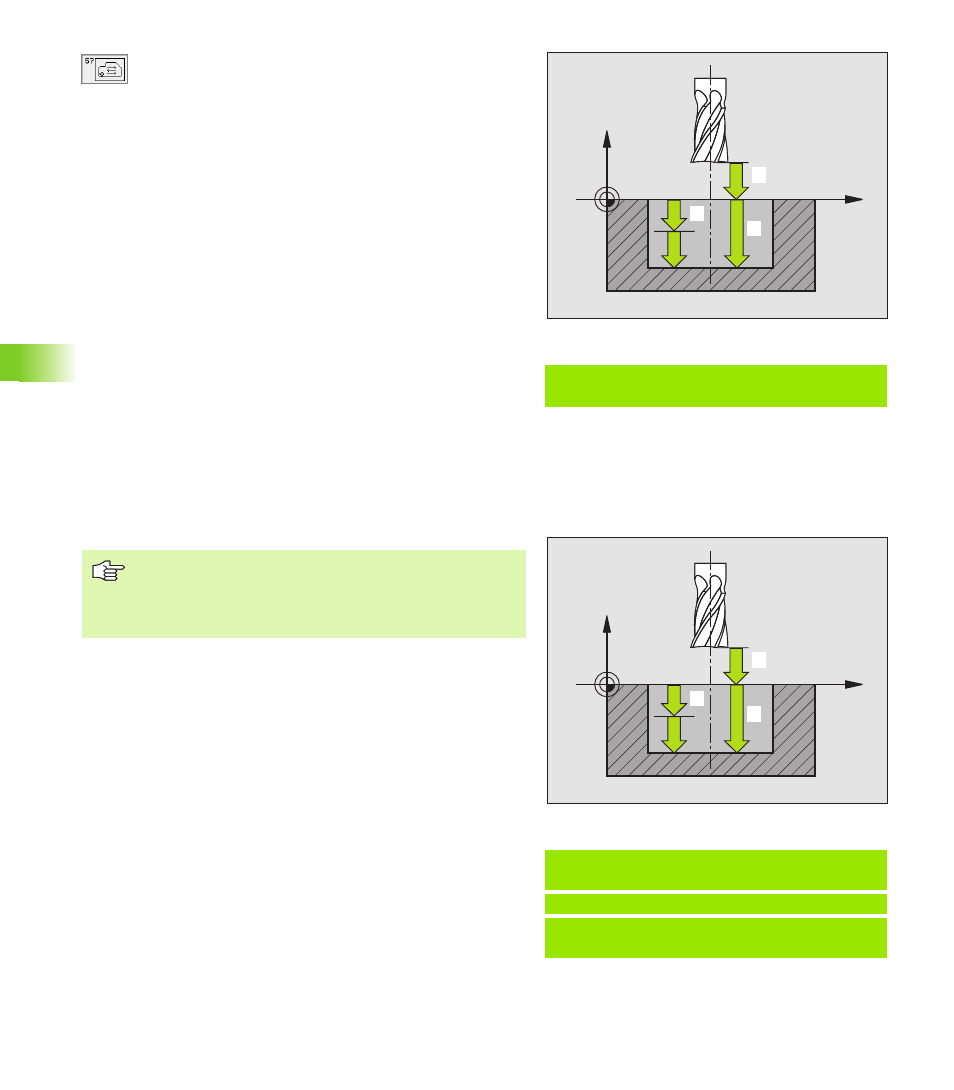

Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина фрезерования
2
(инкрементно):
Расстояние поверхности загатовки – дна кармана
8
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
Глубина фрезерования не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
Глубина подвода и глубина равны друг другу
Глубина подвода больше глубины сверления
8
Подача на глубину: Подача на глубину в мм/мин)
8
Припуск на чистовую обработку: Припуск на
плоскости обработки
8
Угол протягивания: Направление движения
протягивания. Угол протягивания относится к
главной оси плоскости обработки. Так ввести угол,
чтобы возникали по возможности длинные
проходы резания
8
Подача: Подача фрезерования вмм/мин)
ФРЕЗЕРОВАНИЕ КОНТУРА (цикл G58/G59)
Пример: ЧУ-запись
N54 G57 P01 2 P02 -15 P03 5 P04 250
P05 +0,5 P06 +30 P07 500 *
X
Z
11
12
13
Пример: ЧУ-предложения
N54 G58 P01 2 P02 -15 P03 5 P04 250
P05 500 *
...
N71 G59 P01 2 P02 -15 P03 5 P04 250
P05 500 *
X
Z
11
12
13
Обратите внимание перед программированием
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
