ФРЕЗЕРОВАНИЕ ПОВЕРХНОСТЕЙ (цикл
G230)

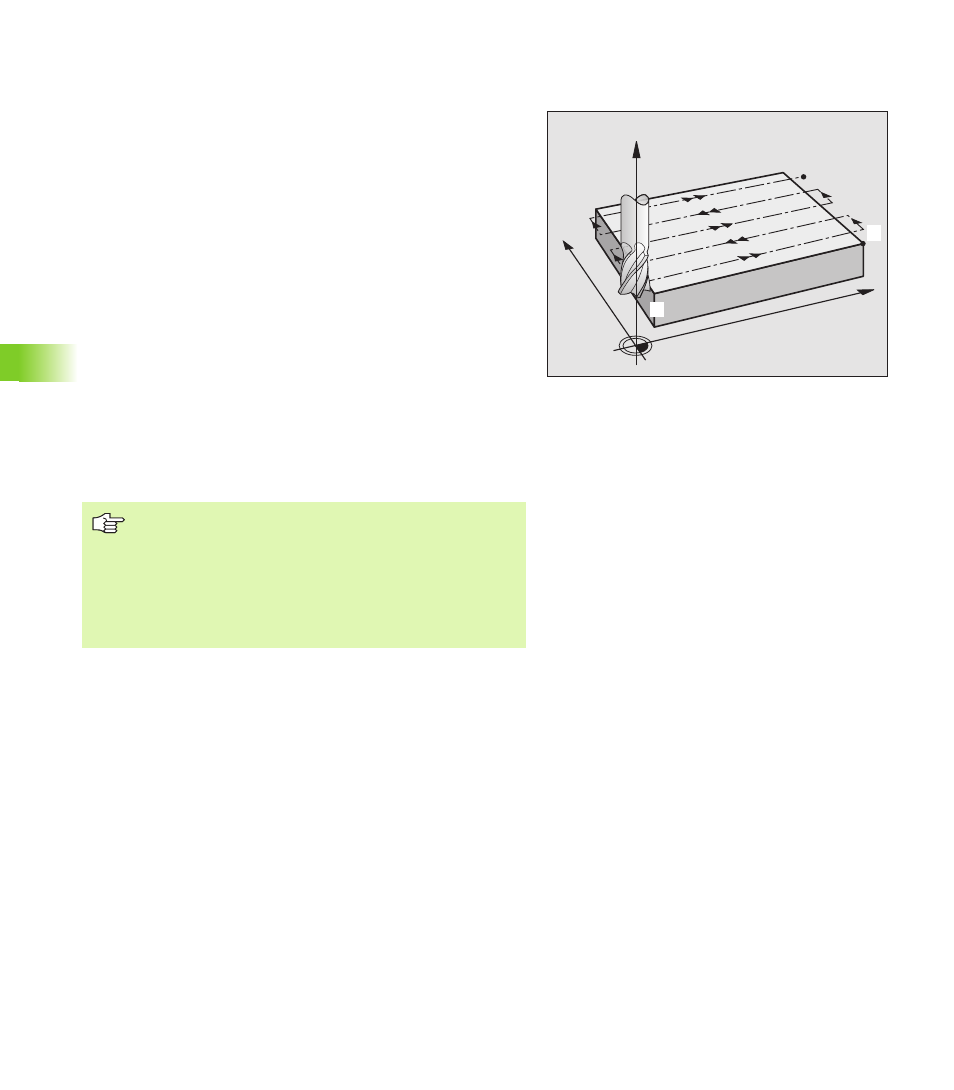

1 УЧПУ позиционирует инструмент с ускоренным ходом от
актуальной позиции на плоскости обработки на точку старта 1 ;
УЧПУ смещает инструмент при этом на значение радиуса
инструмента налево и вверх
2 Потом инструмент перемещается с ускоренным ходом на оси
шпинделя на безопасное расстояние и после этого с подачей
подвода на глубину на программированную позицию старта на
оси шпинделя
3 Затем инструмент перемещается с программированной
подачей фрезерования на конечную точку 2 ; УЧПУ
рассчитывает конечную точку из программированной точки
старта, программированной длины и радиуса инструмента
4 УЧПУ смещает инструмент с подачей фрезерования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины и
количества проходов
5 Потом инструмент перемещается в отрицательном
направлении 1-ой оси назад
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности
7 В конце УЧПУ перемещает инструмент с ускоренным ходом
обратно на безопасное расстояние
X
Y
Z
11
12
Обратите внимание перед программированием
УЧПУ позиционирует инструмент с актуальной позиции
сначала на плоскости обработки и затем на оси
шпинделя в точке старта.
Так предпозиционировать инструмент, чтобы не
наступило столкновение с загатовкой или зажимными
приспособлениями.
