HEIDENHAIN TNC 410, TNC 426, TNC 430
11
1.4
Индикации
со
ст
о
я
ния

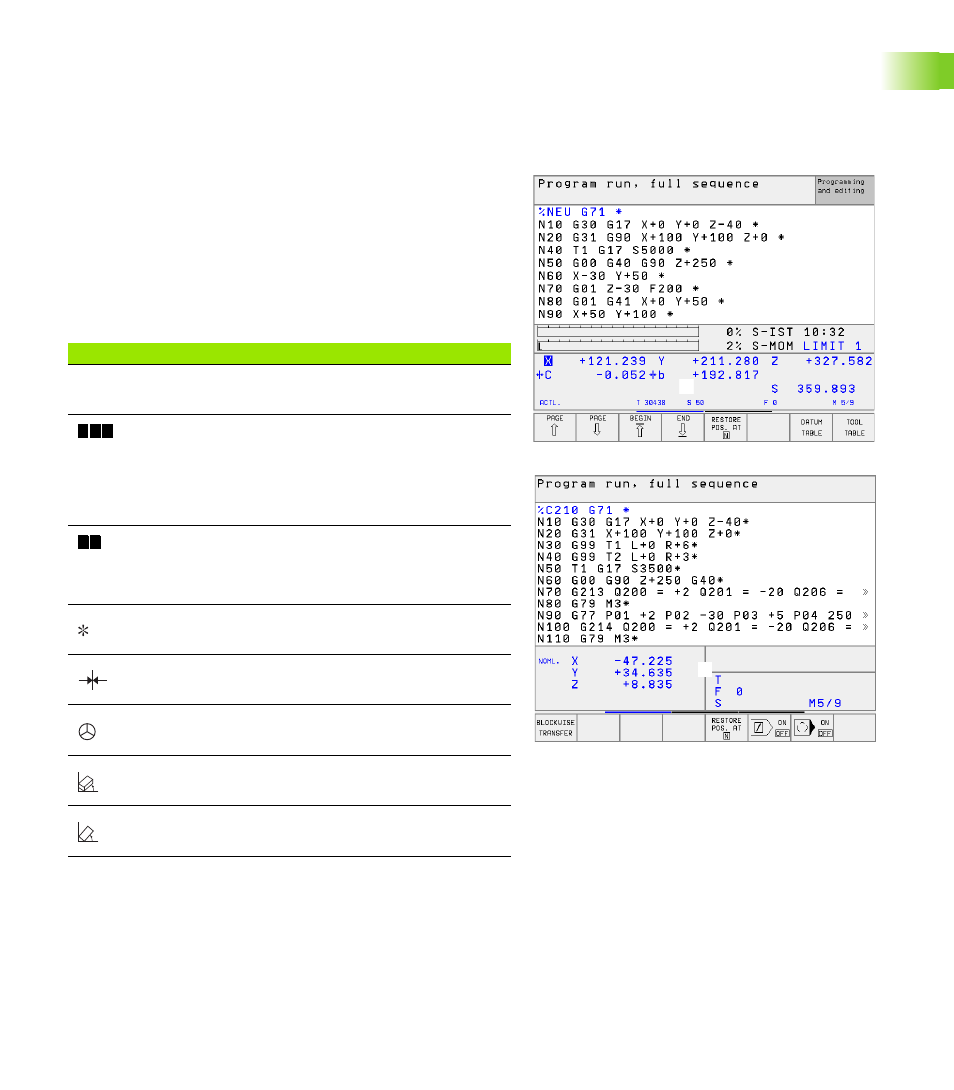

1.4 Индикации состояния
“Общая ” индикация состояния
Общая индикация состояния
1
даёт информацию о актуальном
состоянии станка. Она появляется автоматически в режимах
работы
Прогон программы отдельными блоками и Прогон программы
согласно последовательности блоков, пока для индикации не
будет избрана исключительно “Графика”, а также при
позиционировании с ручным вводом.
В режимах работы Ручное управление и Эл. маховичок индикация
состояния появляется в большом окне.
Информация индикации состояния
Символ
Значение
Фактические или заданные координаты
актуального положения
Оси станка, вспомогательные оси станка ЧПУ
указывает с помощью малых букв.
Последовательность и количество указываемых
осей установливает производитель станков.
Обратите внимание на информацию в
инструкции облуживания станка.
Индикация подачи в дюймах соответствует
десятой части эффективного значения. Частота
вращения S, подача F и активная
дополнительная функция M
Прогон программы начался
Ось блокирована
Ось может перемещаться с помощью маховичка
Оси перемещаются при наклоненной плоскости
обработки (только TNC 426, TNC 430)
Оси перемещаются с учётом базового поворота
1
1
1
1
IST(ФАКТ)
X Y Z
F S
M
