312

8 Программирование: Циклы

8.9

Цик

л

ы

для

пере

сч

ёта

к

оор

динат

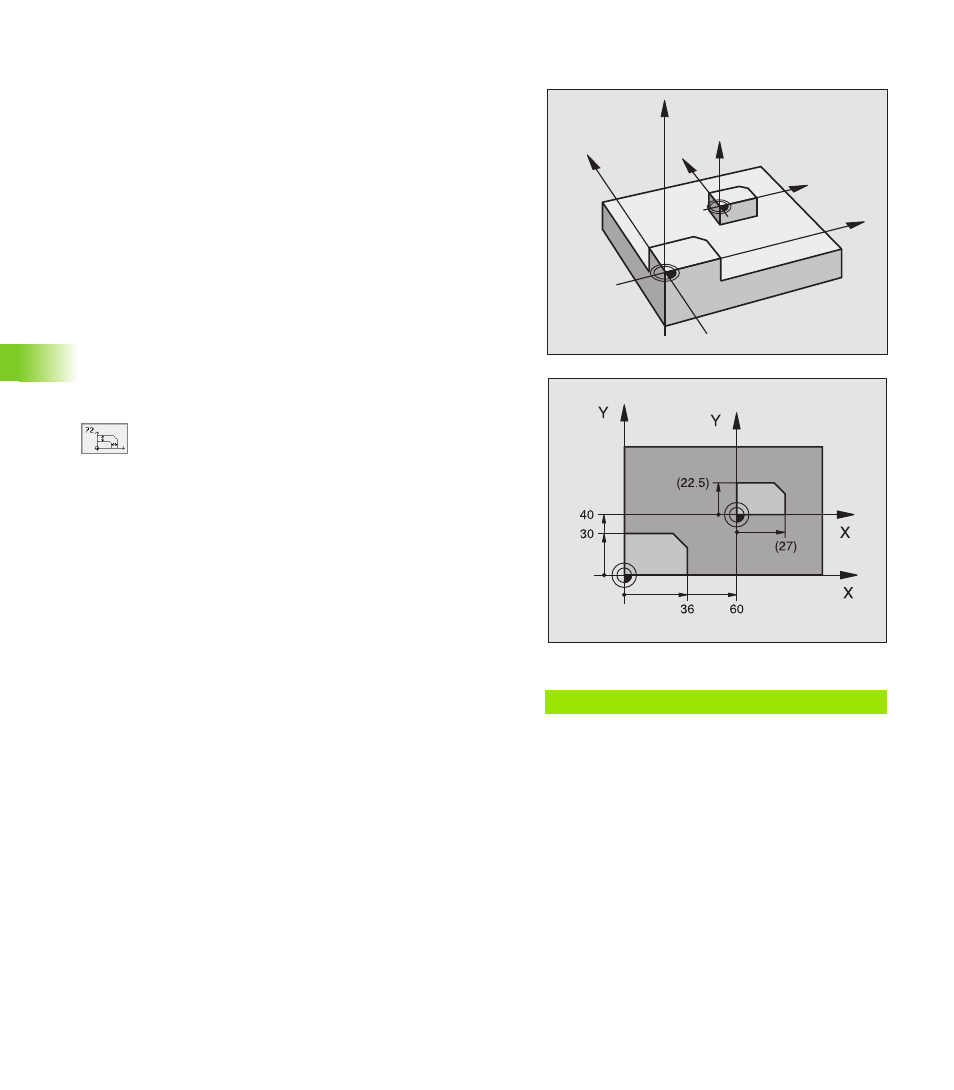

РАЗМЕРНЫЙ КОЭФИЦЕНТ (цикл G72)

В пределах программы УЧПУ может увеличивть или уменьшать

контуры. Таким образом можете учитывать на пример

коэфиценты уменьшения или припуска.

Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в

программе. Он действует также в режиме работы

Позиционирование с ручным вводом. УЧПУ указывает активный

размерный коэфицент в дополнительной индикации статуса.

Размерный коэфицент действует

„

на плоскости обработки или по всем осьям координат

одновременно (зависить от параметра станка 7410)

„

на данные о размерах в циклах

„

также на паралелльные оси U,V,W

Условие
Перед увеличением или уменьшением нулевая точка должна

перемещаться на грань или в угол контура.

8

Коэфицент?: Ввести коэфицент F); УЧПУ множит

координаты и радиусы через F (как описано в

„Действие“)

Увеличение: F больше чем 1 до 99,999 999

Уменьшение: F меньше чем 1 до 0,000 001

Сброс
Заново программировать цикл РАЗМЕРНЫЙ КОЭФИЦЕНТ с

коэфицентом 1 для соответствующей оси.

Пример: ЧУ-предложения

N72 G72 F0,750000 *

Z

Z

X

X

Y

Y
