HEIDENHAIN TNC 410, TNC 426, TNC 430
205
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

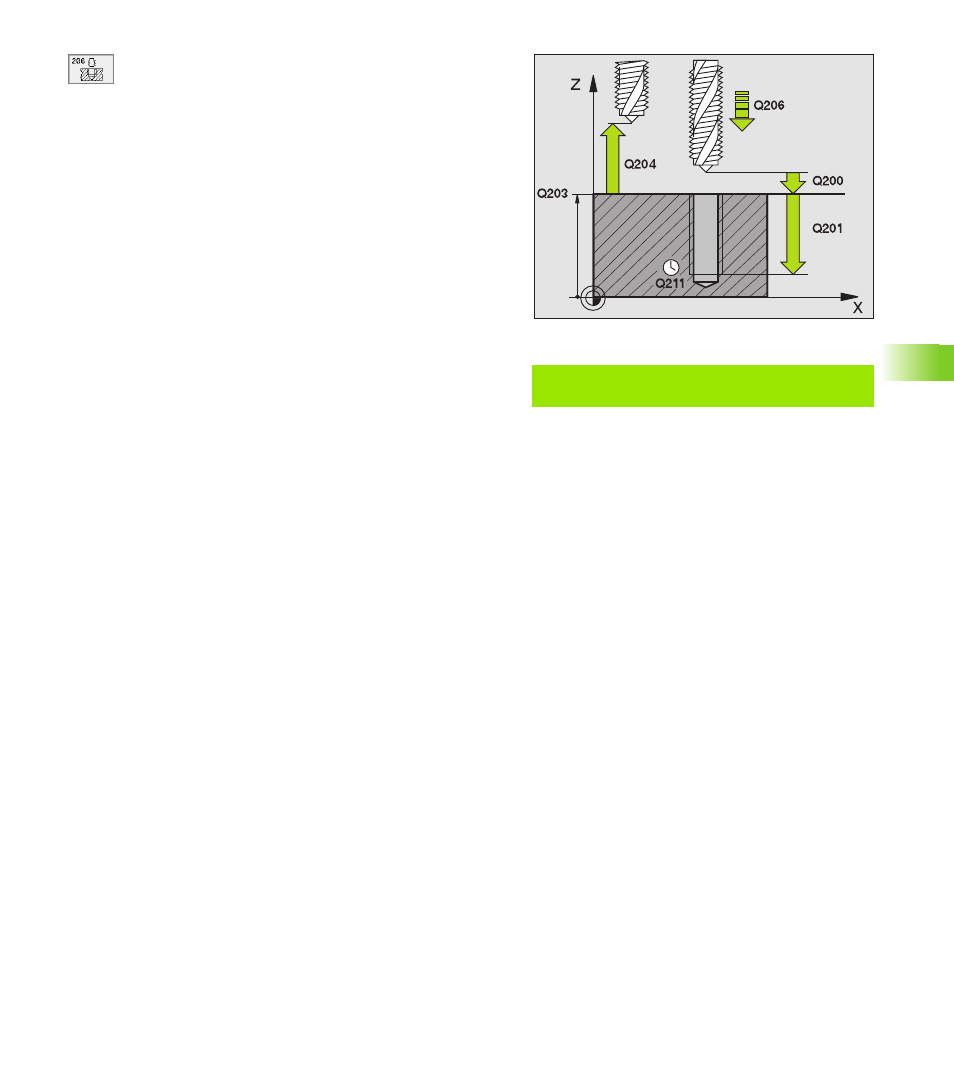

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки 4x шаг резьбы
8
Глубина сверления Q201 (длина внутренней
резьбы, инкрементно): Расстояние поверхности
загатовки – дна сверления
8
Подача F Q206: Скорость перемещения при
нарезании внутренней резьбы
8
Время пребывания внизу Q211: Ввести значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента при возврате
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Установить подачу: F = S x p
Выход из материала при прервании программы
Если во время нарезания внутренней резьбы нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey, с помощью
которого можете вывести инструмент из материала.
Пример: ЧУ-запись
N25 G206 Q200=2 Q201=-20 Q206=150
Q211=0,25 Q203=+25 Q204=50 *
F: Подача мм/мин)
S: Частота вращения шпинделя (об/мин)
p: Шаг резьбы (мм)
