HEIDENHAIN TNC 410, TNC 426, TNC 430
275
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)
УЧПУ расчитывает точки пересечения S1 и S2, их не надо больше
программировать.
Карманы программируются как полные круги.
Подпрограмма 1: Карман А
Подпрограмма 2: Карман B

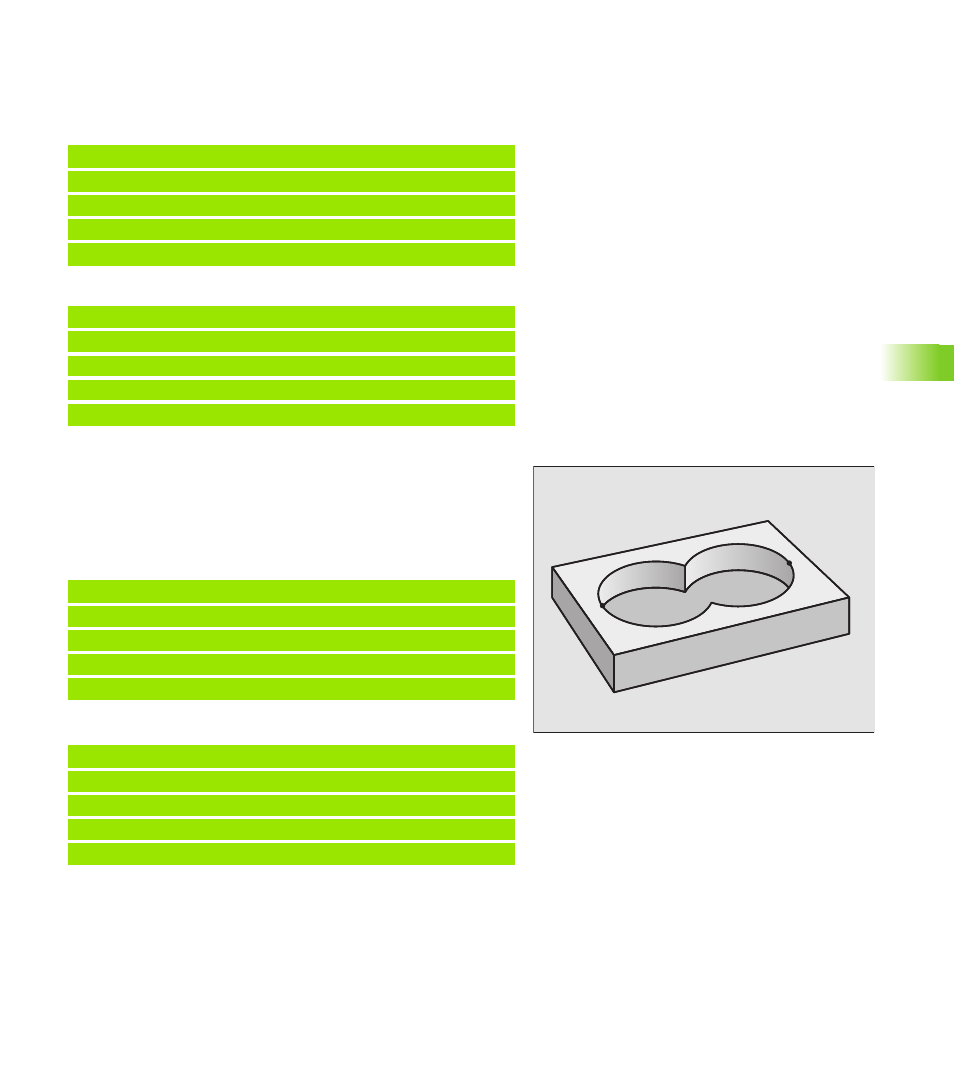

“Суммарная ”-площадь
Обе делительные поверхности A и B, включая совместную
поверхность наложения должны обрабатываться:
Поверхности A и B должны быть карманами.
Первый карман (в цикле G37) должен начинаться вне второго.
Поверхность A:
Поверхность B:
N51 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N51 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
