HEIDENHAIN TNC 410, TNC 426, TNC 430 115
5.4 Peripheral Milling: 3D-
коррекция
ра
диу
с
а
с
ориентацией
инстр
умента
5.4 Peripheral Milling: 3D-
коррекция радиуса с
ориентацией инструмента
Применение
УЧПУ смещает инструмент вертикально к направлении движения
и вертикально к направлении инструмента на сумму значений
дельта DR (таблица инструментов и T-запись). Направление
коррекции назначаете с помощью коррекции радиуса G41/G42

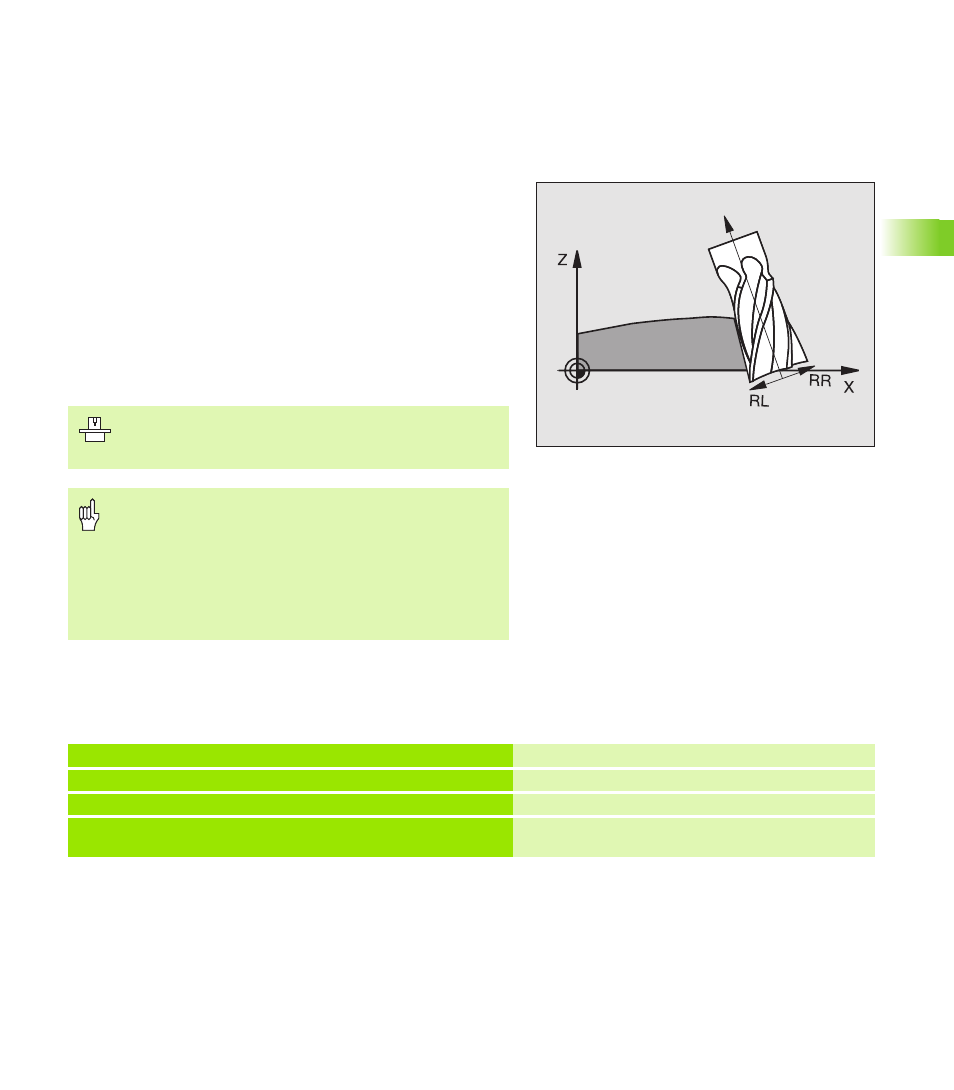

(смотри рисунок справа вверху, направление движения Y+).
Чтобы УЧПУ могло достигнуть заданную ориентацию
инструмента, Вы должны активировать функцию M128 (смотри
“Сохранить позицию вершины инструмента при
позиционировании осей наклона (TCPM*): M128 (нет на TNC 410)”
на странице 171). УЧПУ позиционирует тогда оси вращения
станка автоматически так, что инструмент достигает заданную
ориентацию инструмента с помощью активной коррекции.
Можете определить ориентацию инструмента с помощью записи
G01 как это ниже описано.
Пример: Определение ориентации инструмента с помощью
M128 и координат осей поворота
УЧПУ не может позиционировать автоматически осей
вращения на всех станках. Обратите внимание на
информацию в инструкции облуживания станка.
Опасность столкновения!
В случае станков, которых оси вращения допускают
только ограничённую зону перемещения, могут
выступит движения при автоматическом
позиционировании, требующие на пример 180°-
поворота стола. Обратите внимание на опасность
столкновения головки с загатовкой или с зажимными
приспособлениями.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * предпозиционирование
N20 M128 * M128 активировать
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Активировать коррекцию радиуса
N40 X+50 Y+0 Z+0 B-30 C+0 * Наладить ось вращения (ориентация
инструмента)
