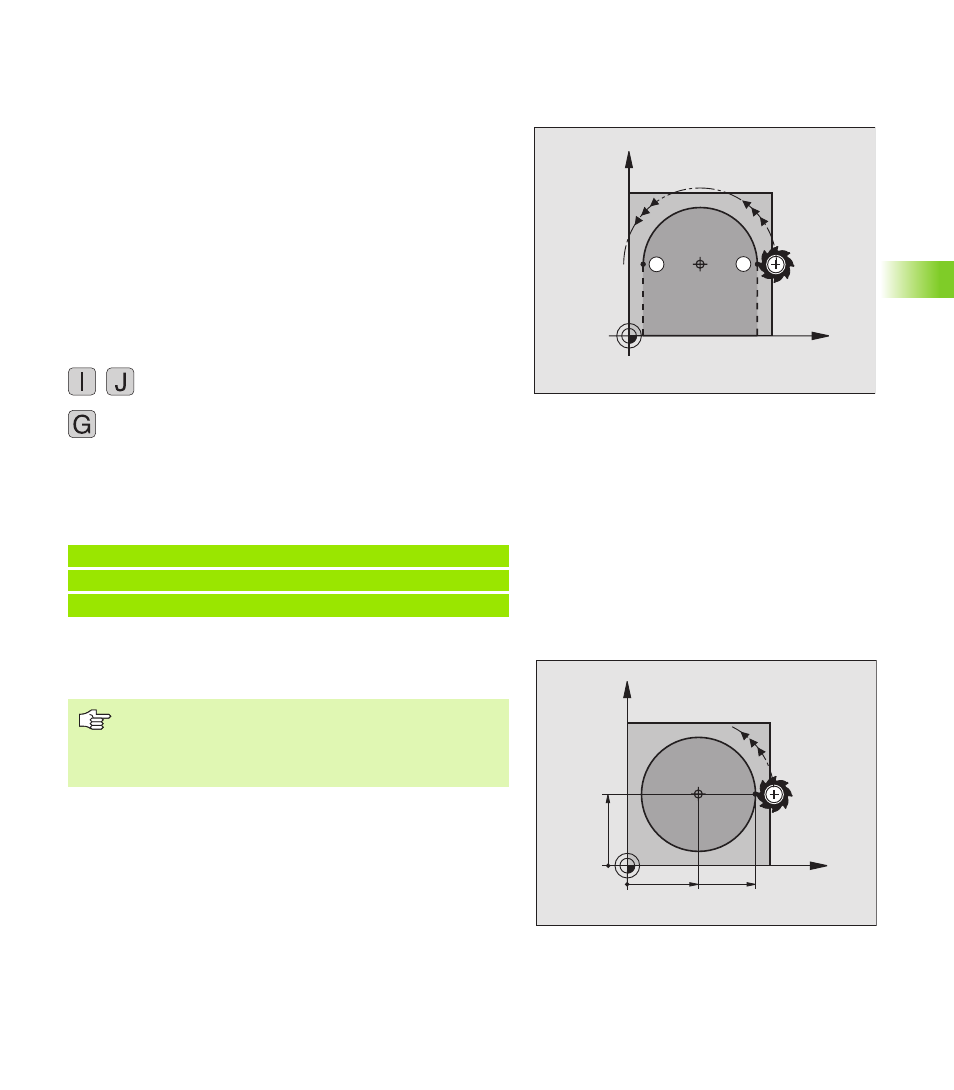

Kруговая траектория G02/G03/G05 вокруг
центра окружности I, J
Определите сначала центр окружности I, J , еще перед
программированием круговой траектории В последнем
программированная позиция перед круговой траекторией
является начальной точкой круговой траектории.
Направление вращения
По часовой стрелке: G02
Против часовой стрелки: G03
Без указания направления вращения: G05. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
8
Переместите инструмент на точку старта круговой траектории
8
Координаты центра окружности ввести
8
Ввести координаты конечной точки дуги
окружности
Если требуется:
8
Подача F
8
Дополнительная функция M
ЧУ-записи в качестве примера
Круг
Программируйте для конечной точки те же самые координаты как
для точки старта.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск при вводе: до 0,016 мм (выбор через MP7431,
нет на TNC 410)
S
E
X
Y
I,J
3
X
Y
25=I
45
25=J
CC
