128
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

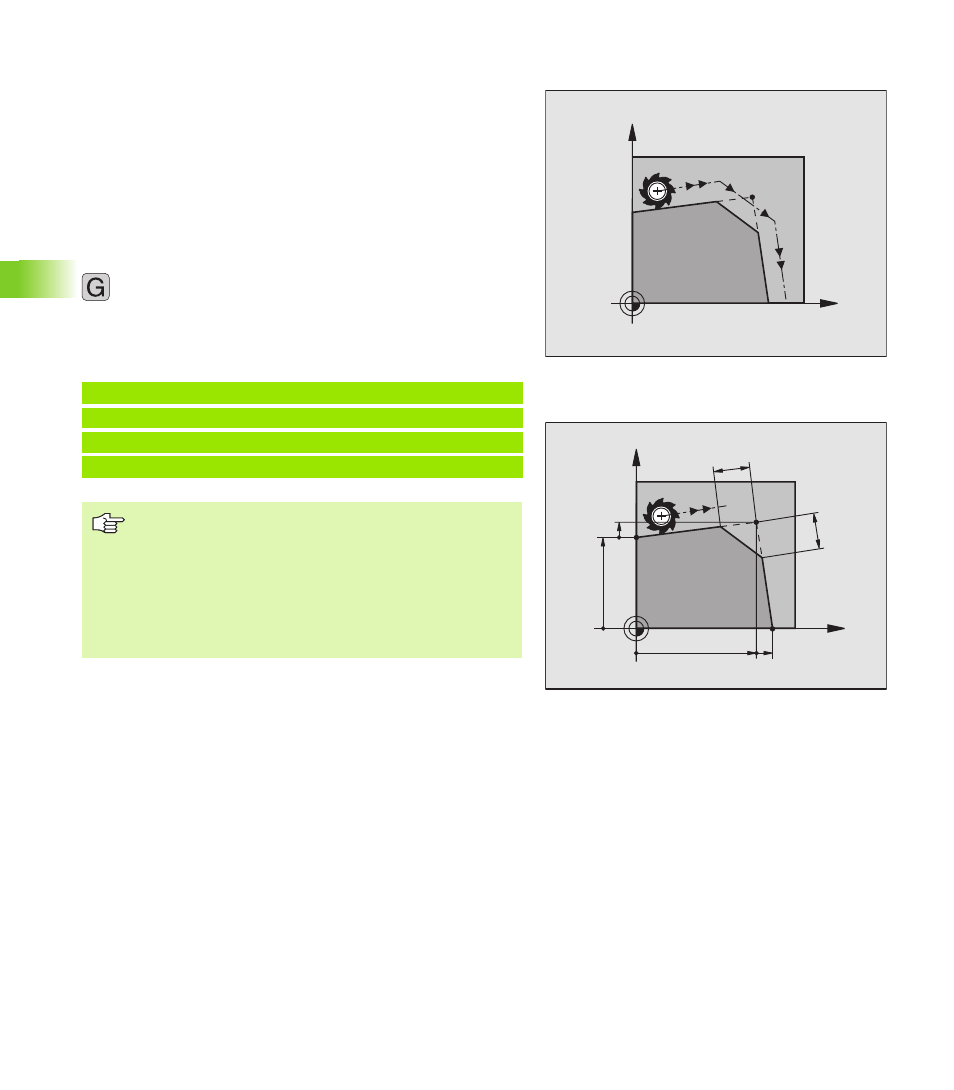

Включить фаску между двумя прямыми
На углах контура, возникающий из пересечения двух прямых,
можете выполнить фаску.
В предложениях прямых перед и после G24-записи
программируете обе координаты плоскости, на которой
выполняется фаска
Коррекция радиуса перед и после G24-предложения должна
оставаться той же самой
Фаска должна выполнятся с помощью актуального инструмента
Программирование
8
Участок фаски: Длина фаски
Если требуется:
8
Подача F (воздействует только в G24-
предложении)
ЧУ-записи в качестве примера
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Не начинать контура с помощью G24-записи.
Фаска выполняется только на плоскости обработки.
Отрезанная фазкой угловая точка не наезжается.
Программированная в G24-записи подача
воздействует только в этой G24-записи. Потом
действует снова программированная перед G24-
записью подача.
X
Y
24
X
Y
40
40
R5
5
10
25
X
Y
40
12
30
5
12
5
