HEIDENHAIN TNC 410, TNC 426, TNC 430
375
11
.1
Гр
аф
и
ка

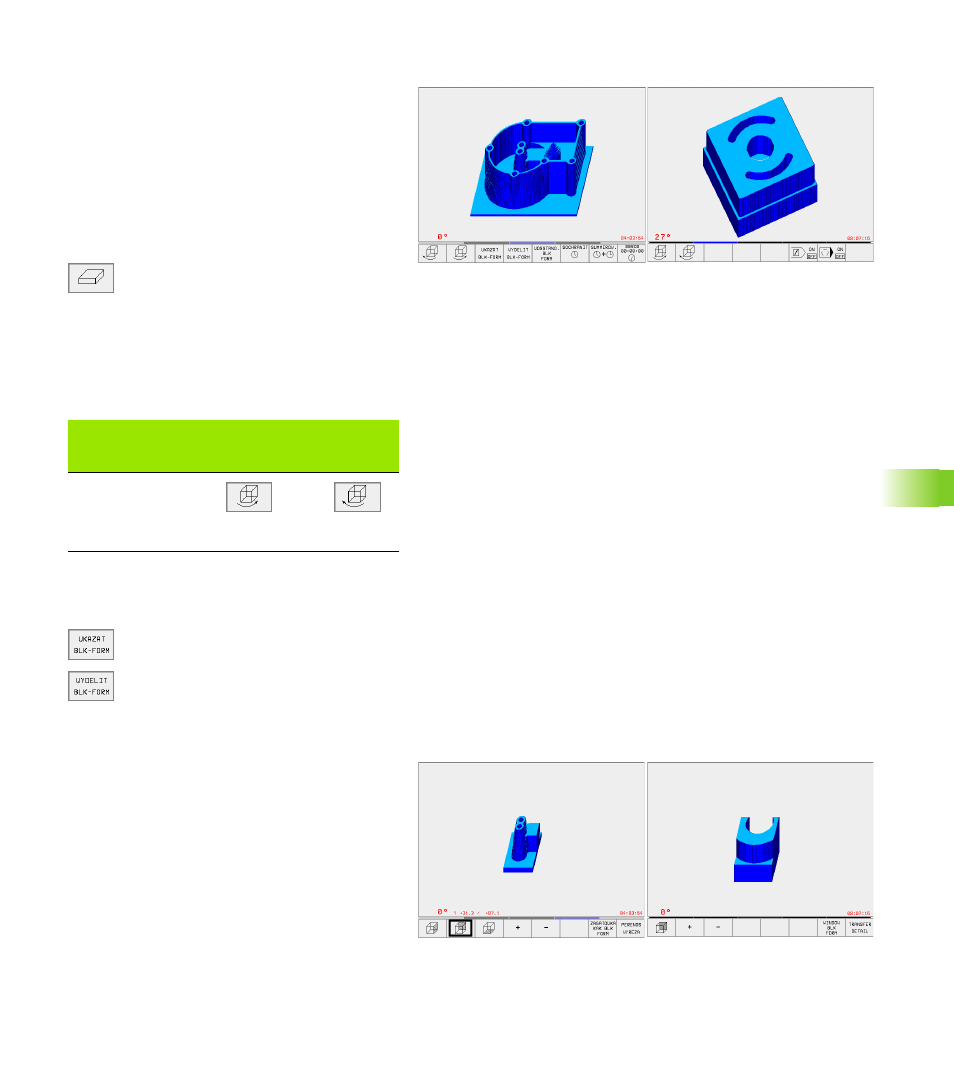

3D-представление
ЧПУ показывает обрабатываемую деталь
пространственно.
3D-представление Вы можете поворочивать
вокруг вертикальной оси. Очертания загатовки в
начале графического моделирования Вы можете
представить в виде рамок (нет на TNC 410).
В режиме работы Тест программы находятся в
распоряжении функции для увеличения выреза,
смотри “Увеличение выреза”, страница 375.
8
Выбор 3D-представления с
помощью программируемой
клавиши
Поворот 3D-представления
Переключить линейку программируемых
клавишей, пока не появятся следующие
программируемые клавиши:
Рамки для очертаний обрабатываемой
детали высвечивать и выделять (нет на
TNC 410)
8
Указать рамки: Softkey ПОКАЖИ
BLK-FORM
8
Выделить рамки: Softkey
ВЫДЕЛИТЬ BLK FORM
Увеличение выреза
Вырез Вы можете изменить в режиме работы
Тест программы, для
представления в 3 плоскостях и для
3D-представления
Для этого надо остановить графическое
моделирование. Увеличение разреза всегда
действительно во всех видах представлений.
Функция
Softkeys
(программированниые
клавиши)
Представление 27°-
шагами
вертикально
поворочивать
