HEIDENHAIN TNC 410, TNC 426, TNC 430
119
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
6.2 Основы к функциям
траектории
Программирование движения инструмента
для обработки
Когда составляете программу обработки, программируете друг за
другом функции траектории для отдельных элементов контура
загатовки. Для этого вводите координаты для конечных точек
элементов контура из размерного чертежа. На основании этих
данных, данных инструмента и коррекции радиуса УЧПУ
расчитывает действительную путь перемещения инструмента.
УЧПУ перемещает одновременно все направляющие, которые Вы
программировали в програмном предложении функции траектории.

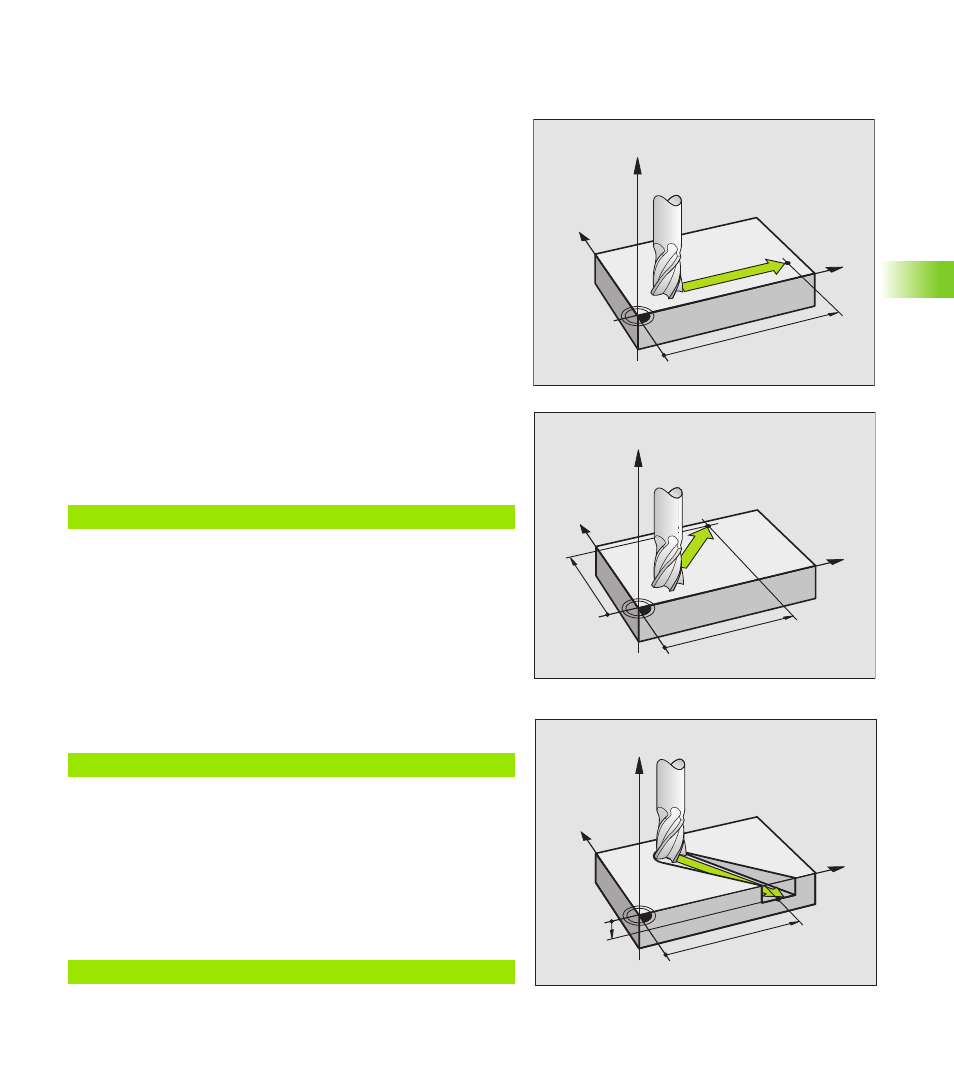

Движения параллельно к направляющим
Предложение программы содержит координатную данную: УЧПУ
перемещает инструмент параллельно программированной оси
станка.
В зависимости от конструкции станка, при отработке движется
или инструмент или стол машины с закрепрлённым
инструментом. При программировании движения по траектории
исходите принципиально из того, что инструмент перемещается.
Пример:
Инструмент сохраняет Y- и Z-координаты и перемещается на
позицию X=100. Смотри рисунок справа вверху
Движения на главных плоскостях
Предложение программы содержит две координатные данные:
УЧПУ перемешает инструмент по программированной плоскости.
Пример:
Инструмент сохраняет Z-координату и перемещается на XY-
плоскости на позицию X=70, Y=50. Смотри рисунок справа по
середине
Трёхмерное движение
Предложение программы содержит три координатные данные:
УЧПУ перемещает инструмент пространственно на
программированную позицию.
Пример:
N50 G00 X+100 *
N50
Номер предложения
G00
Функция траектории «Прямая на ускоренном ходе»
X+100
Координаты конечной точки
N50 G00 X+70 Y+50 *
N50 G01 X+80 Y+0 Z-10 *
X
Y
Z
100
X
Y
Z
70
50
X
Y
Z
80
-10
