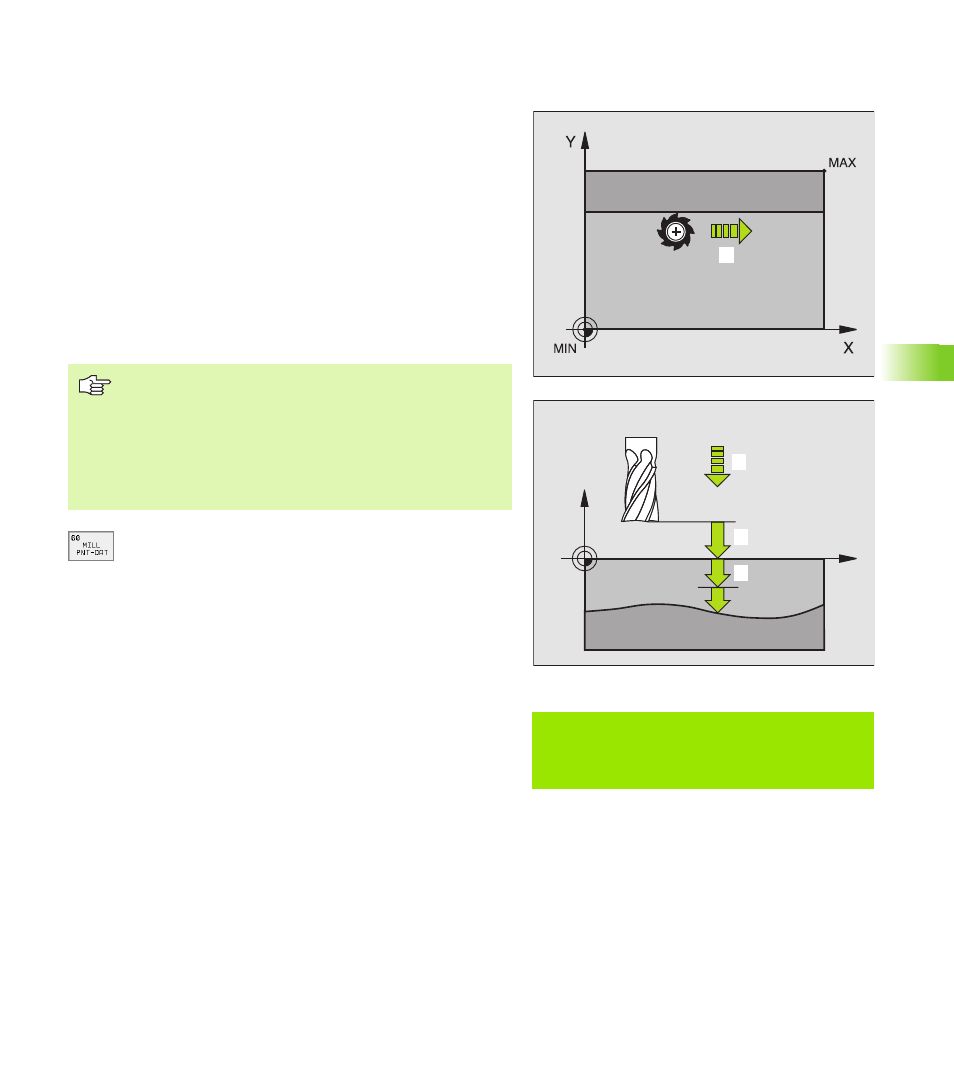

ОТРАБОТКА ДАННЫХ ОЦИФРОВЫВАНИЯ
(цикл G60, TNC 410)
1 УЧПУ позиционирует инструмент на ускоренном ходу от
актуальной позиции на оси шпинделя на безопасное
расстояние над программированной в цикле MAX-точкой
2 Потом УЧПУ перемещает инструмент с ускоренным ходом на
плоскости обработки на программированную в цикле MIN-
точку
3 Оттуда инструмент перемещается с подачей подвода на
глубину на первую точку контура
4 Затем УЧПУ отрабатывает все сохраняемые в файле данных
оцифровывания точки с подачей фрезерования, если
требуется УЧПУ передвигается на безопасное расстояние,
для перехода необработанных участков
5 В конце УЧПУ перемещает инструмент с ускоренным ходом
обратно на безопасное расстояние
8
PGM имя данные оцифровывания: Ввести имя
файла, сохраняющего данные оцифровывания;
если файл не находится в актуальном списке,
надо ввести полный тракт. Если хотите
отработать таблицу точек, надо указать
дополнительно тип файла .PNT
8
MIN-точка диапазон: Минимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
8
MAX-точка диапазон: Минимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
8
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина подвода
2
(инкрементно): Размер, на
который каждый раз инструмент подводится.
8
Подача на глубину
3
: Скорость перемещения
инструмента при сверлении в мм/мин
8
Подача фрезерования
4
: Скорость перемещения
инструмента при сверлении в мм/мин
8
Дополнительная функция M: Ввод в качестве
опции дополнительной функции, нпр. M13
Пример: ЧУ-запись
N64 G60 P01 BSP.I P02 X+0 P03 Y+0
P04 Z-20 P05 X+100 P06 Y+100 P07 Z+0
P08 2 P09 +5 P10 100 P11 350
P12 M13 *
14
X
Z
11
13
12
Обратите внимание перед программированием
С помоьщю цикла 30 можете отработать данные
оцифровывания и PNT-файлы.
Если отрабатываете PNT-файлы, в которых не
содержится координата оси шпинделя, глубина
фрезерования возникает из программированной MIN-
точки оси шпинделя.
