364
10 Программирование: Q-параметры
10.10
Примеры
программиров
ания

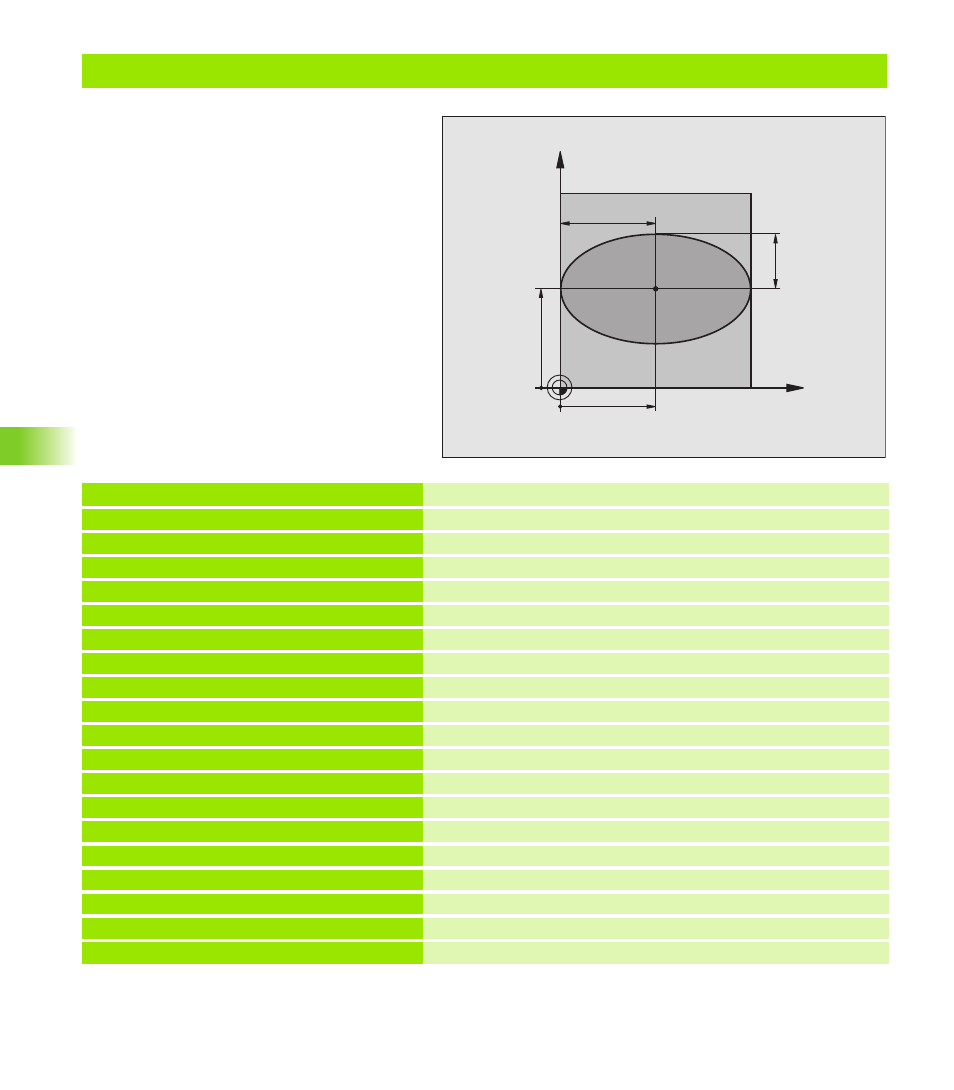

Пример: Эллипс
Прохождение программы
Контур эллипса создан с помощью многих
небольших отрезков прямой (определяемый
через Q7). Чем больше установленных шагов
расчёта, тем более гладким будет контур.
Направление фрезерования установливаем
через угол старта и конечный угол на
поверхности:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки по часовой стрелке:
Угол старта < конечный угол
Радиус инструмента не учитывается
%ЭЛЛИПС G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +50 *
Центр Y-оси
N30 D00 Q3 P01 +50 *
Полуось X
N20 D00 Q4 P01 +30 *
Полуось Y
N20 D00 Q5 P01 +0 *
Угол старта на поверхности
N60 D00 Q6 P01 +360 *
Конечный угол на поверхности
N10 D00 Q7 P01 +40 *
Количество шагов расчёта
N80 D00 Q8 P01 +30 *
Угловое положение эллипса
N90 D00 Q9 P01 +5 *
Глубина фрезерования
N100 D00 Q10 P01 +100 *
Подача на глубину
N110 D00 Q11 P01 +350 *
Подача фрезерования
N120 D00 Q12 P01 +2 *
Безопасное расстояние для предпозиционирования
N130 G30 G17 X+0 Y+0 Z-20 *
Дефиниция загатовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 *
Определение инструмента
N160 T1 G17 S4000 *
Вызов инструмента
N170 G00 G40 G90 Z+250 *
Свободный ход инструмента
N180 L10,0 *
Вызов обработки
N190 G00 Z+250 M2 *
Свободный ход инструмента, конец программы
X
Y
50
50
30
50
