374
11 Тест программы и прогон программы
11
.1
Гр
аф
и
ка

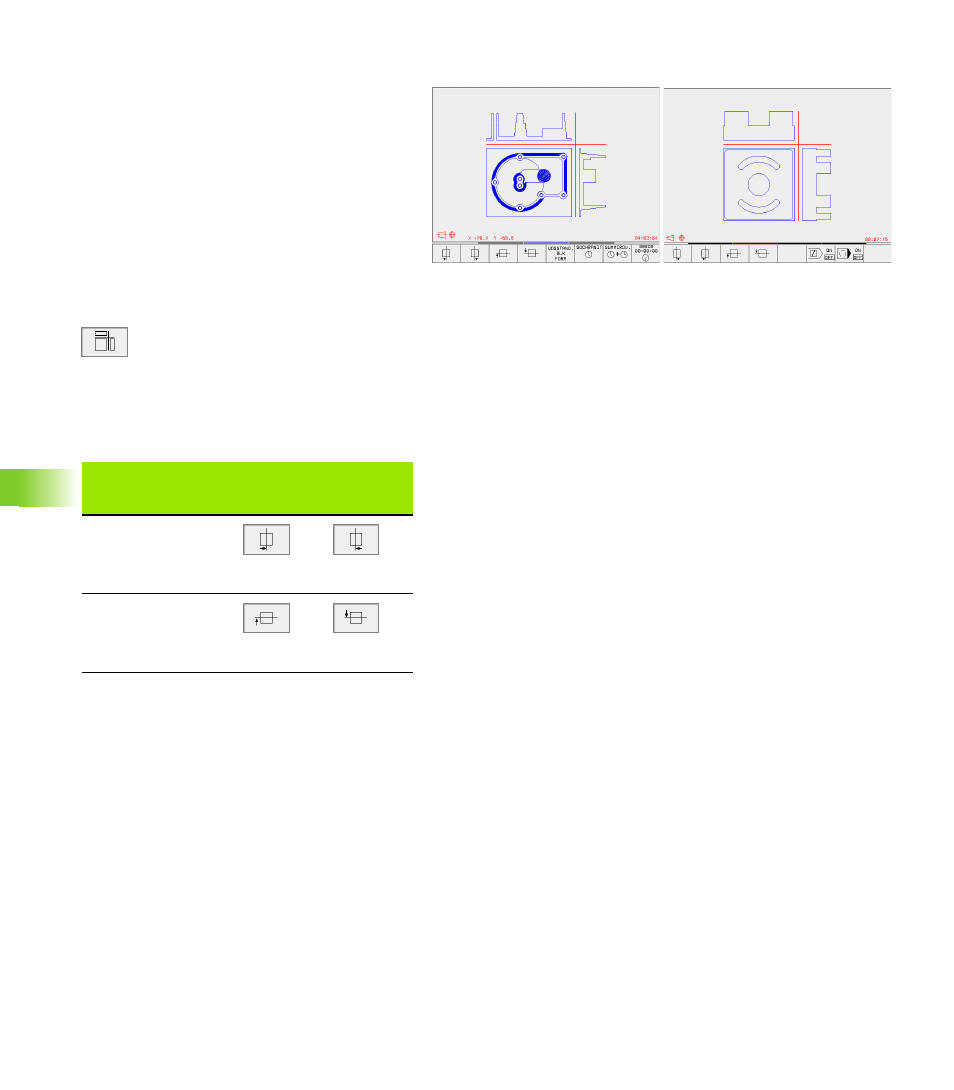

Представление в 3 плоскостях
Изображение показывает вид сверху с двумя
резанями, похоже технического чертёжа. Символ
налево под графикой указывает, соответствует
ли изображение методу проекции 1 или методу
проекции 2 согласно норме ДИН 6, часть 1
(выбор через MP7310).
В случае изображения в 3 плоскостях находятся
в распоряжении функции для увеличения выреза
(нет на TNC 410), смотри “Увеличение выреза”,
Дополнительно Вы можете переместить
плоскость резания через программируемые
клавиши:
8
Выбор представления в 3
плоскостях с помощью
программируемой клавиши
8
Переключите линейку
программируемых клавишей,
пока ЧПУ укажет следующие
программируемые клавиши:
Положение плоскости резания видно во время
перемещения на экране.
Координаты линии пересечения (нет на
TNC 410)
ЧПУ указывает координаты линии резания,
относительно нулевой точки обрабатываемой
детали, внизу в окне графики. Изображаются
только координаты на плоскости обработки. Эту
функцию активируем с помощью параметра
станка 7310.
Функция
Softkeys
(программированниые
клавиши)
Вертикальную
плоскость резания
передвинуть
направо или налево
Горизонтальную
плоскость резания
передвинуть вверх
или вниз
