276
8 Программирование: Циклы
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)

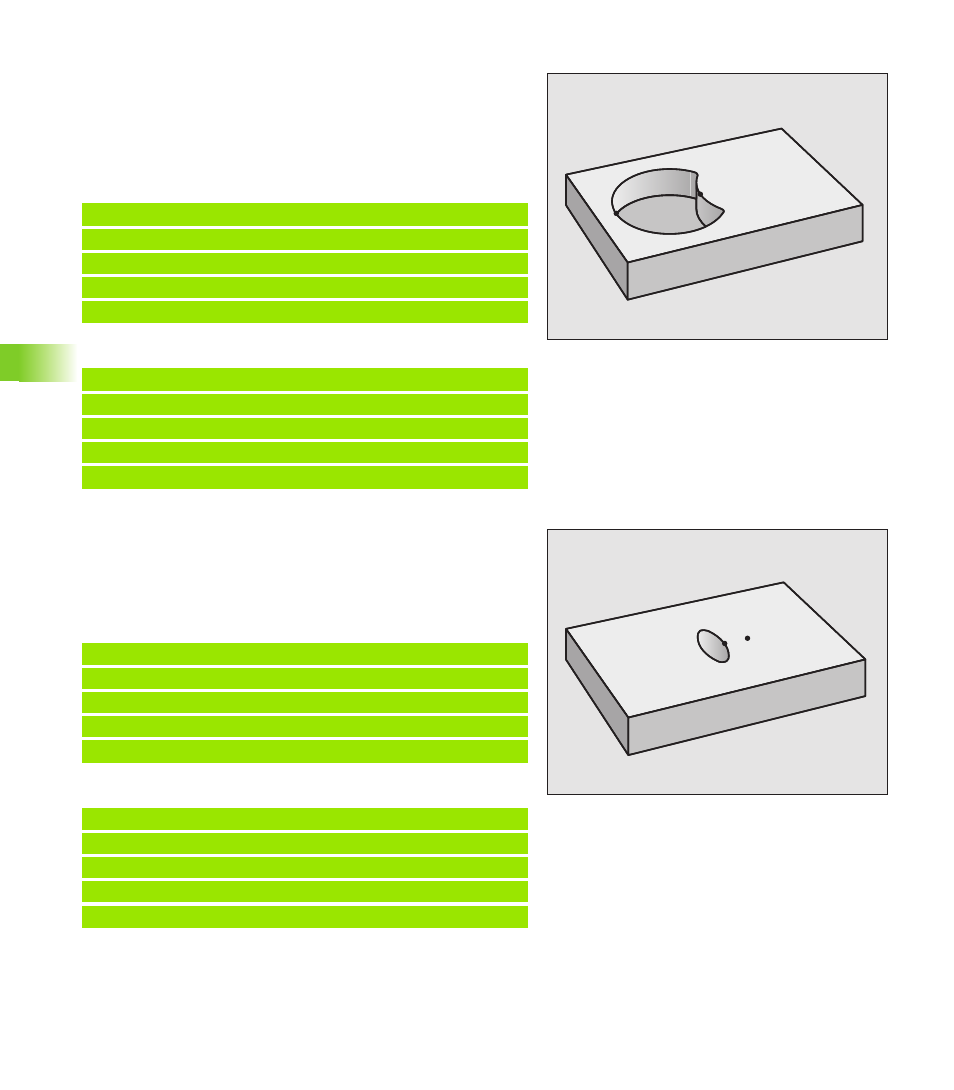

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
Поверхность A должна быть карманом и B должна быть
островом.
A должна начинатся вне B.
Поверхность A:
Поверхность B:
“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто
перекрытые поверхности должны оставаться необработанными).
A и B должны быть карманами.
A должна начинаться в пределах B.
Поверхность A:
Поверхность B:
A
B
N51 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N51 G98 L1 *
N520 G01 G42 X+60 Y+50 *
N530 I+35 J+50 *
N540 G02 X+60 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
