274
8 Программирование: Циклы
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)
КОНТУР (цикл G37)
В цикле G37 КОНТУР приводите все подпрограммы, которые
должны переноситься в общий контур.
8
Номера меток для контура: Ввести все номера
меток отдельных подпрограмм, которые должны
накладыватся на контур. Потвердить каждый
номер с помощью клавиши ENT и окончить ввод с
помощью END клавиши.

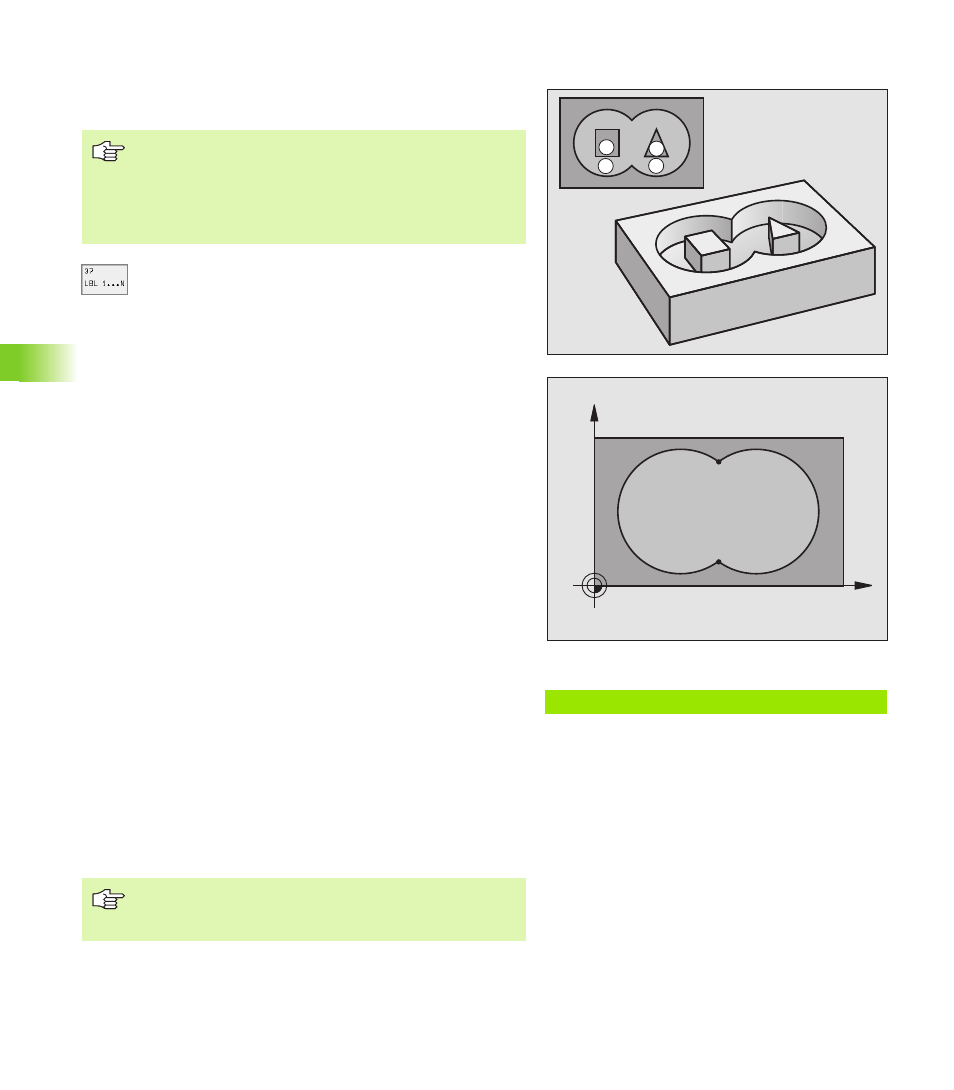

Накладывающиеся контуры
Карманы и острова можете накладывать друг на друга, образуя
новый контур. Таким образом можете поверхность кармана
увеличивать путём наложения другово кармана или уменьшать
размеры острова.
Подпрограммы Накладывающиеся карманы
Карманы A и B накладывыются друг на друга.
Пример: ЧУ-предложения
N120 G37 P01 1 P02 5 P03 7 P04 8 *
A
C
D
B
X
Y
A
B
S
1
S
2
Обратите внимание перед программированием
Цикл G37 является DEF-активным, что означает, он
действует с его определения в программе.
В цикле G37 можете распечатывать максимально 12
подпрограмм (подконтуров).
В последующих примерах программирования
находятся подпрограммы контура, вызываемые в
главной программе циклом G37 КОНТУР.
