234
8 Программирование: Циклы
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

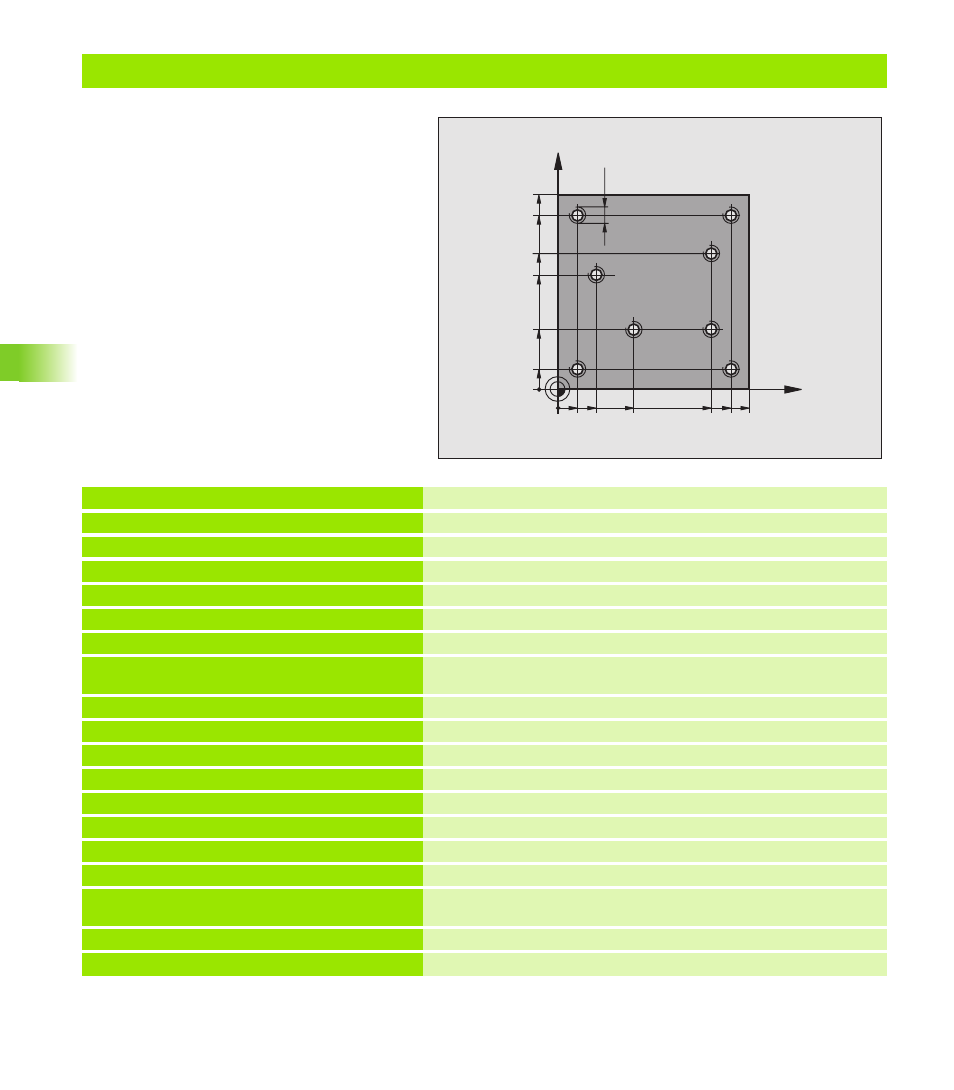

Пример: Циклы сверление в соединении с таблицой точек (только TNC 410)
Координаты сверления сохраняются в
таблицы точек TAB1.PNT и вызываются
УЧПУ с G79 PAT.
Радиусы инструментоы так избранны, что все
рабочие шаги видны в графике теста.
Прогон программы
Центрирование
Сверление
Нарезание внутренней резьбы
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Дефиниция загатовки
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 *
Определение инструмента центровое сверло
N40 G99 2 L+0 R+2.4 *
Определение инструмента сверло
N50 G99 3 L+0 R+3 *
Определение инструмента резбонарезатель
N60 T1 G17 S5000 *
Вызов инструмента центровое сверло
N70 G01 G40 Z+10 F5000 *
Перемещение инструмента на безопасную высоту (F
программировать со значением,
УЧПУ позиционирует после каждого цикла на безопасную высоту)
N80 %:PAT: "TAB1" *
Определение таблицы точек
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2
Определение цикла Центрирование
Q210=0 Q203=+0 Q204=0 *
При Q203 и Q204 объязательно ввести 0
N100 G79 “PAT“ F5000 M3 *
Вызов цикла в соединении с таблицой точек TAB1.PNT,
Подача между точками: 5000 мм/мин
N110 G00 G40 Z+100 M6 *
Свободное перемещение инструмента, смена инструмента
N120 T2 G17 S5000 *
Вызов инструмента сверло
N130 G01 G40 Z+10 F5000 *
Перемещение инструмента на безопасную высоту (F
программировать со значением)
N140 G200 Q200=2 Q201=-25 Q206=150 Q202=5
Дефиниция цикла Сверление
Q210=0 Q203=+0 Q204=0 *
При Q203 и Q204 объязательно ввести 0
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
