HEIDENHAIN iTNC 530 81
2.4
Задание
к
оор
динат
опорной
то
ч
ки
(
бе
з 3D-
импу
льсной
систе
м
ы
)

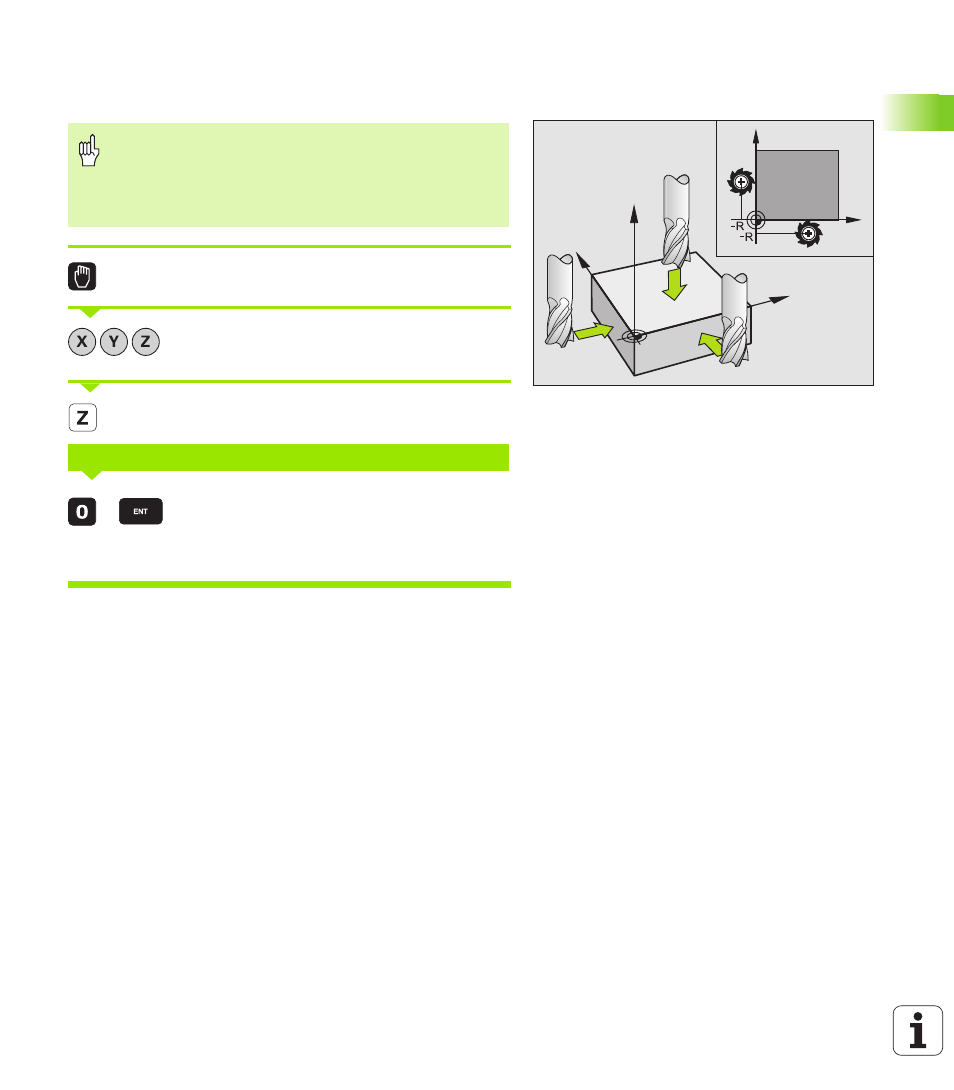

Задание координат опорной точки используя
клавиши выбора оси
Выбор режим работы Ручное управление
Осторожно перемещать инструмент, пока он не
каснётся загатовки (след соприкосновения)
Выбор оси (все оси выбираемые также на ASCII-
клавиатуре)
Нулевой инструмент, ось шпинделя: Установить
индикацию на известное положение загатовки
(нпр. 0) или ввести толщину d листа. На плоскости
обработки: учесть радиус инструмента
Опорные точки остальных осей установливаете таким же
образом.
Если применяете в оси подачи преднастроенный инструмент, то
устанавите пожалуйста индикацию оси подачи на длину L
инструмента или на сумму Z=L+d.
Y
X
Z
X
Y
Мера защиты
Если поверхность загатовки не должна быть
закрацована, то на загатовку укладывается листовой
металл известной толщины d. Для опорной точки
вводите тогда значение на d больше.
ЗАДАНИЕ КООРДИНАТ ОПОРНОЙ ТОЧКИ Z=
