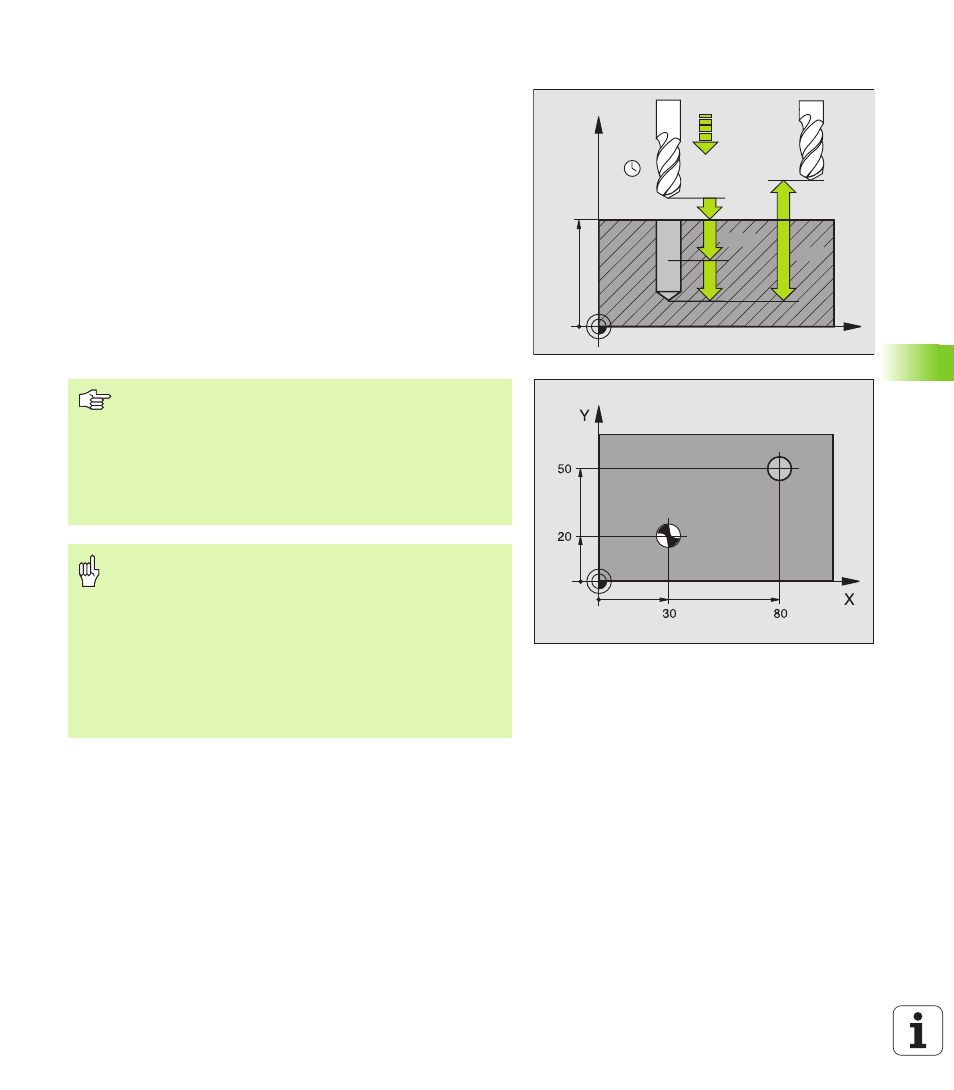

СВЕРЛЕНИЕ (цикл 200)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент сверлит с программированной подачей F до
первой глубины врезания
3 УЧПУ перемещает инструмент с FMAX обратно на безопасное
расстояние, пребывает там - если введено - и перемещается
снова с FMAX на безопасное расстояние над первой глубиной
врезания
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины врезания
5 УЧПУ повторяет эту операцию (2 до 4), пока не будет
достигнута заданная глубина сверления
6 С дна отверстия инструмент перемещается с FMAX на
безопасное расстояние или – если введено – на 2. безопасное
расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит 2 настроиваете,
должно ли УЧПУ выдавать сообщение об ошибках при
вводе положительной глубины (бит 2=1) или нет (бит
2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции. Инструмент
перемещается по оси инструментов на ускоренной
подачи на безопасное расстояние ниже поверхности
обрабатываемой детали!
