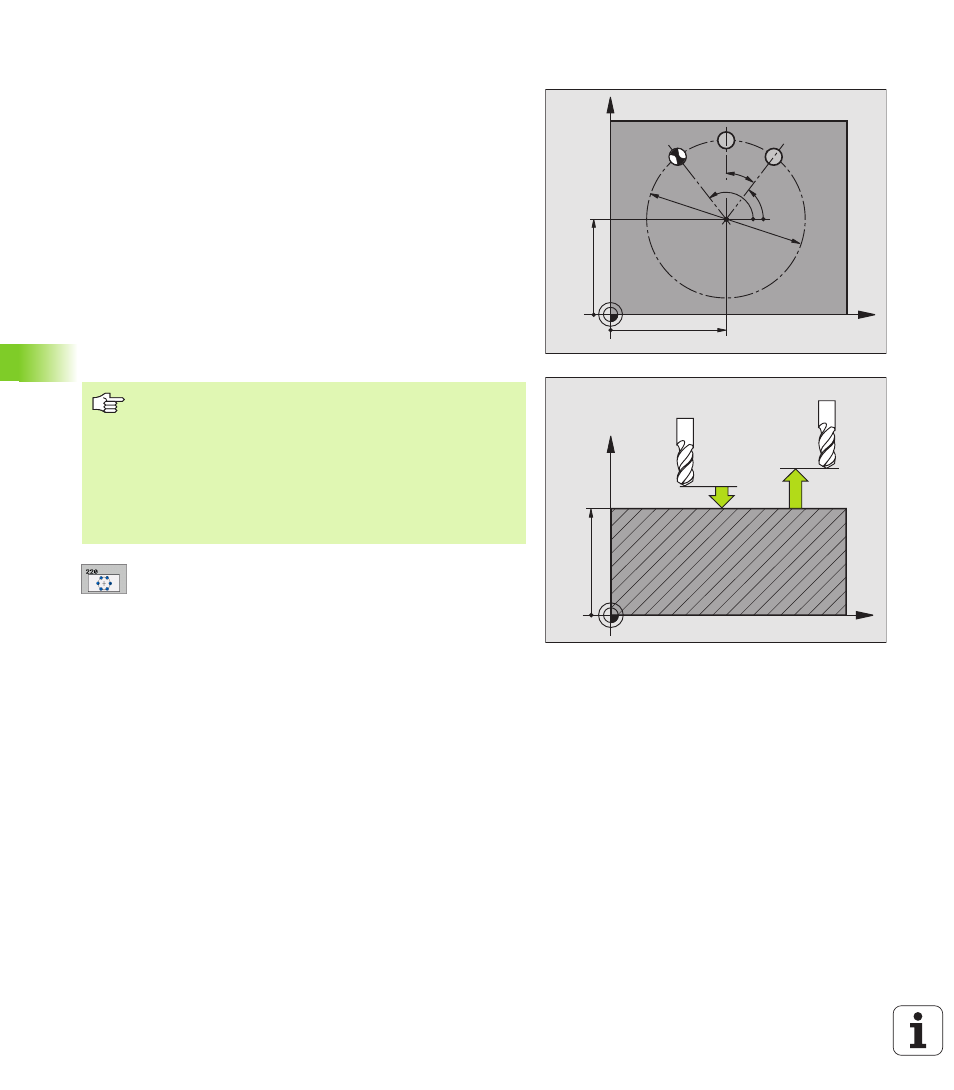

ОБРАЗЦЫ ТОЧЕК НА КРУГУ (цикл 220)
1 УЧПУ позиционирует инструмент на ускоренном ходу от
актуальной позиции на точку старта первой обработки.
Последовательность:
2. наезд на 2-ое безопасное расстояние (ось шпинделя)
наезд точки старта на плоскости обработки
перемещение на безопасное расстояние над поверхностью
загатовки (ось шпинделя)
2 С этого положения УЧПУ отрабатывает определённый в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент движением по прямой
или круговым движением на точку старта следующей
обработки; инструмент находится при этом на безопасном
расстояинии (или на 2-ом безопасном расстоянии)
4 Эта операция (1 до 3) повторяется, пока не будут выполнены
все виды обработки
8
Центр 1-ой оси Q216 (абсолютно): Центр
делительной окружности на главной оси
плоскости обработки
8
Центр 2-ой оси Q217 (абсолютно): Центр
делительной окружности на вспомогательной оси
плоскости обработки
8
Диаметр делительной окружности Q244:
диаметр делительной окружности
8
Угол старта Q245: (абсолютно): угол между
главной осью плоскости обработки и точкой
старта первой обработки на делительной
окружности
8
Конечный угол Q246: (абсолютно): угол между
главной осью плоскости обработки и точкой
старта последней обработки на делительной
окружности (не действует для полного круга);
ввести конечный угол неравным углу старта, если
конечный угол больше угла старта, то обработка
выполняется против часовой стрелки иначе
обработка по часовой стрелке
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Обратите внимание перед программированием
Цикл 220 является DEF-активным, что означает, цикл
220 вызывает автоматически в последнем
определённый цикл обработки.
Если комбинируете один из циклов обработки от 200 до
209 и от 212 до 215, 251 до 265 и 267 с циклом 220, то
безопасное расстояние, поверхность загатовки и 2-ое
безопасное расстояние действуют как в цикле 220.
