11.2 Семейства деталей –
Q-параметры вместо
числовых значений
Применение
С помощью функции Q-параметров FN0: ПРИСВОЕНИЕ можно
присвоивать Q-параметрам числовые значения. В таком случае
употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-кадры в качестве примера
Для семейств деталей Вы программируете нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей Вы подчиняете потом каждому
параметру соответственное числовое значение.
Пример

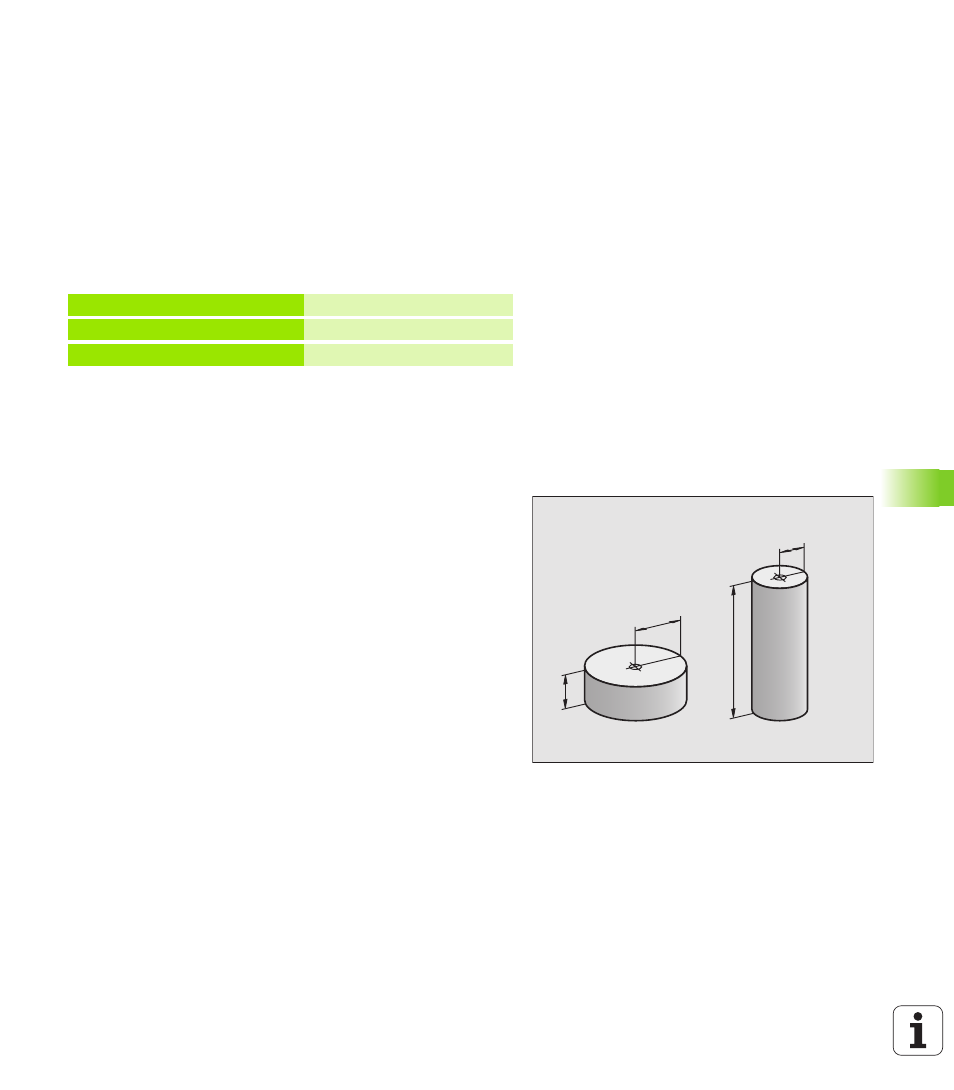

Цилиндр с применением Q-параметров
15 FNO: Q10=25
Назначение
...
Q10 получает значение 25
25 L X +Q10
соответствует L X +25
Z1
Q1
Q2
Z2
Q1
Q2
радиус цилиндра
R = Q1
высота цилиндра
H = Q2
цилиндр Z1
Q1 = +30
Q2 = +10
цилиндр Z2
Q1 = +10
Q2 = +50
