Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 348
348
8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
загатовки
8
Глубина Q201 (инкрементно): расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача врезания на глубину Q206: скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз инструмент врезается.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания является больше глубины и
одновременно нет дефиниции ломания стружки
8
Время пребывания вверху Q210: время в
секундах, которое инструмент пребывает на
безопасном расстоянии, после того как УЧПУ
отвело его из отверстия для удаления стружки
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Колич.снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
врезания
8
Кол. ломания стружки при отводе Q213:
количество ломаний стружки перед отводом УЧПУ
инструмента из сверления для разжима. Для
ломания стружки УЧПУ отводит инструмент
каждый раз на значение возврата Q256
8
Минимальная лубина врезания Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
врезание до введенног в Q205 значения
8
Время перерыва внизу Q211: время в секундах,
которое инструмент находится на дне сверления
8
Подача отвода Q208: скорость перемещения
инструмента при выходе из отверстия в мм/мин.
Если вводите Q208=0, то УЧПУ выходит с подачей
Q206 из отверстия
8
Отвод при ломании стружки Q256
(инкрементно): значение, на которое УЧПУ
отводит инструмент при ломании стружки
Пример: ЧУ-кадры
11 CYCL DEF 203 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ПРЕБЫВАНИЯ
ВВЕРХУ
Q203=+20 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.2 ;КОЛИЧЕСТВО СНИМАЕМОГО
МАТЕРИАЛА
Q213=3
;ЛОМАНИЕ СТРУЖКИ
Q205=3
;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
Q208=500 ;ПОДАЧА ВОЗВРАТА
Q256=0.2 ;ВОЗВР.ПРИ ЛОМАНИИ
СТРУЖКИ

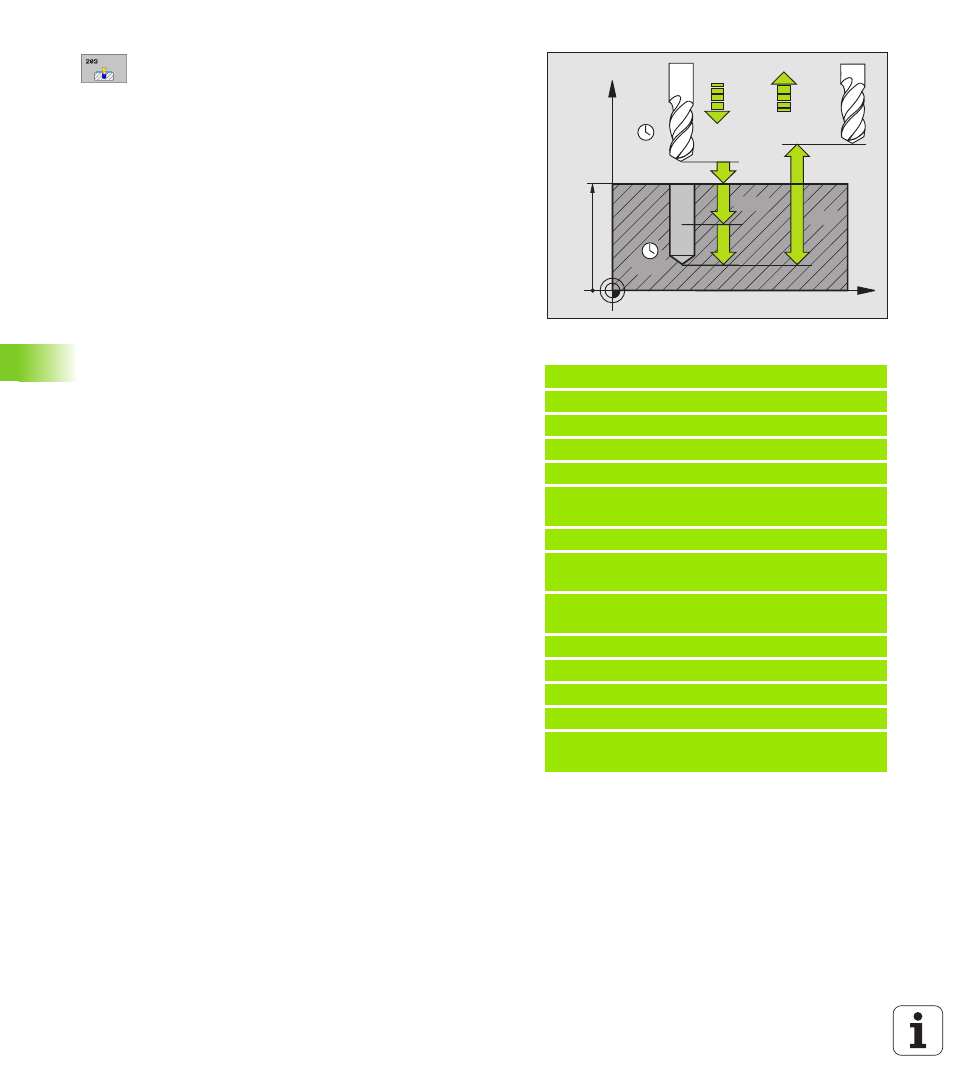

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
