432
8 Программирование: циклы
8.5
Цик
л
ы
для
произв
едения
обра
зцов
из
то
ч
е
к

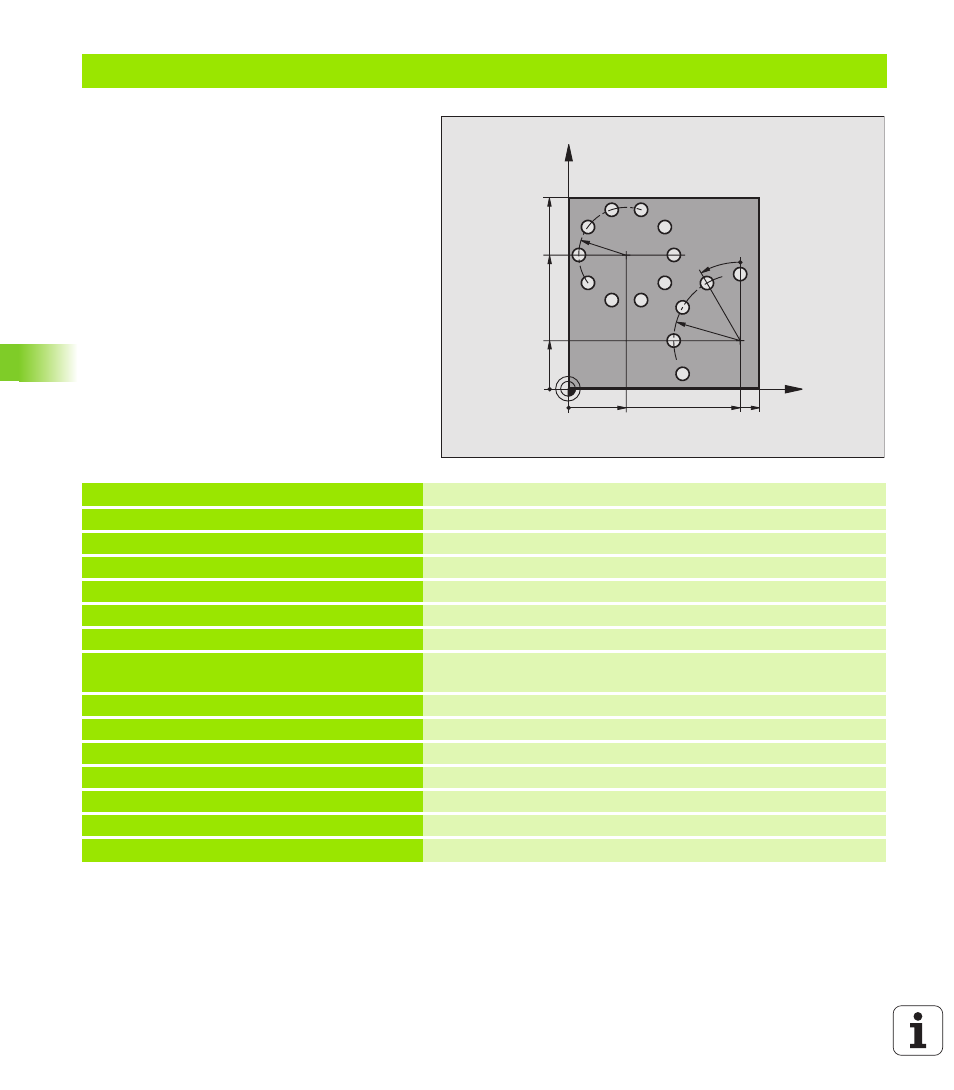

Пример: окружности с отверстями
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция загатовки
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
Определение инструмента
4 TOOL CALL 1 Z S3500
Вызов инструмента
5 L Z+250 R0 FMAX M3
Отвод инструмента от загатовки
6 CYCL DEF 200 СВЕРЛЕНИЕ
Дефиниция цикла сверление
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=4
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ПРЕБ.НА ВЕРХУ
Q203=+0
;КООРД.ПОВЕРХН.
Q204=0
;2. Б.РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
X
Y
30
70
100
100
R25
R35
30°
90
25
