8.6 SL-
цик
лы
ДАННЫЕ КОНТУРА (цикл 20)
В цикле 20 вводите информацию о обработке для подпрограмм с
подконтурами.
8
Глубина фрезерования Q1 (инкрементно):
расстояние поверхности детали – дна кармана.
8
Перекрытие траекторий коэфицент Q2: Q2 x
радиус инструмента дает врезание со стороны k.
8
Припуск на чистовую обработку со стороны Q3
(инкрементно): припуск на чистовую обработку на
плоскости обработки.
8
Припуск на чистовую обработку на глубине Q4
(инкрементно): припуск на чистовую обработку на
глубине.
8
Kоордината поверхности детали Q5
(абсолютно): абсолютная координата
поверхности загатовки
8
Безопасное расстояние Q6 (инкрементно):
расстояние между торцовой стороной
инструмента и поверхностью детали
8
Безопасная высота Q7: (абсолютно): абсолютная
высота, на которой не может произойти
столкновение с загатовкой (для промежуточного
позиционирования и возврата в конце цикла)
8
Внутренний радиус закругления Q8: радиус
закругленя на внутренних “углах”; заданное
значение относится к траектории центра
инструмента
8
Направление вращения? По часовой стрелке
= -1 Q9: направление обработки для карманов
по часовой стрелке (Q9 = -1 встречная
обработка для карманов и островов)
против часовой стрелки (Q9 = +1 попутная
обработка для карманов и островов)
Можете проверить параметры обработки при прервании
программы и при необходимости их переписывать.
Пример: ЧУ-кадры
57 CYCL DEF 20 ДАННЫЕ КОНТУРА
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.2
;ПРИПУСК БОК
Q4=+0.1
;ПРИПУСК ГЛУБИНА
Q5=+30
;КООРД.ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+80
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=+1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ

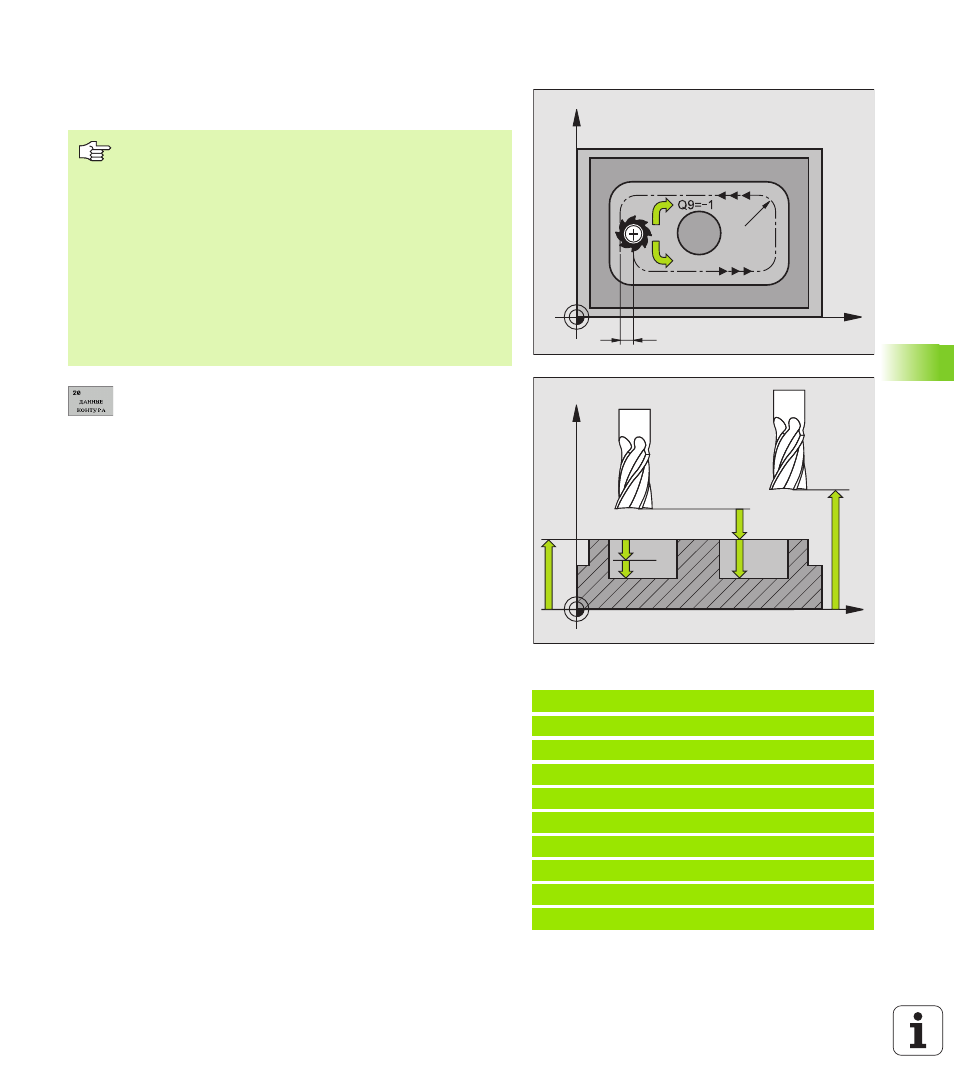

X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Обратите внимание перед программированием
Цикл 20 является DEF-активным, что означает, он
действует с его определения в программе обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете глубину
= 0, то УЧПУ выполняет соответственный цикл на
глубине 0.
Указанная в цикле 20 информация о обработке
действует для циклов от 21 до 24.
Если применяете SL-цикли в программах с Q-
параметрами, то Вам нельзя использовать параметров
от Q1 до Q20 в качестве параметров программы.
