HEIDENHAIN iTNC 530 229
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
Коррекция на радиус
Коррекция на радиус должна стоять в том кадре, с котором
наезжаете первый элемент контура. Коррекция на радиус не
может начинаться в кадре для круговой траектории.
Программируйте его раньше в кадре прямых (смотри “Движения
по траектории – прямоугольные координаты”, страница 240) или в
кадре подвода (APPR-кадр, смотри “Наезд и отъезд от контура”,
страница 231).
Предпозиционирование
Надо так предпозиционировать инструмент в начале программы
обработки, чтобы исключить повреждение инструмента и
загатовки.
Ввод кадров программы используя клавиши функции
траектории
Используя серые клавиши функции траектории открываете
диалог открытым текстом. УЧПУ запрашивает друг за другом все
данные и включает кадр программы в программу обработки.

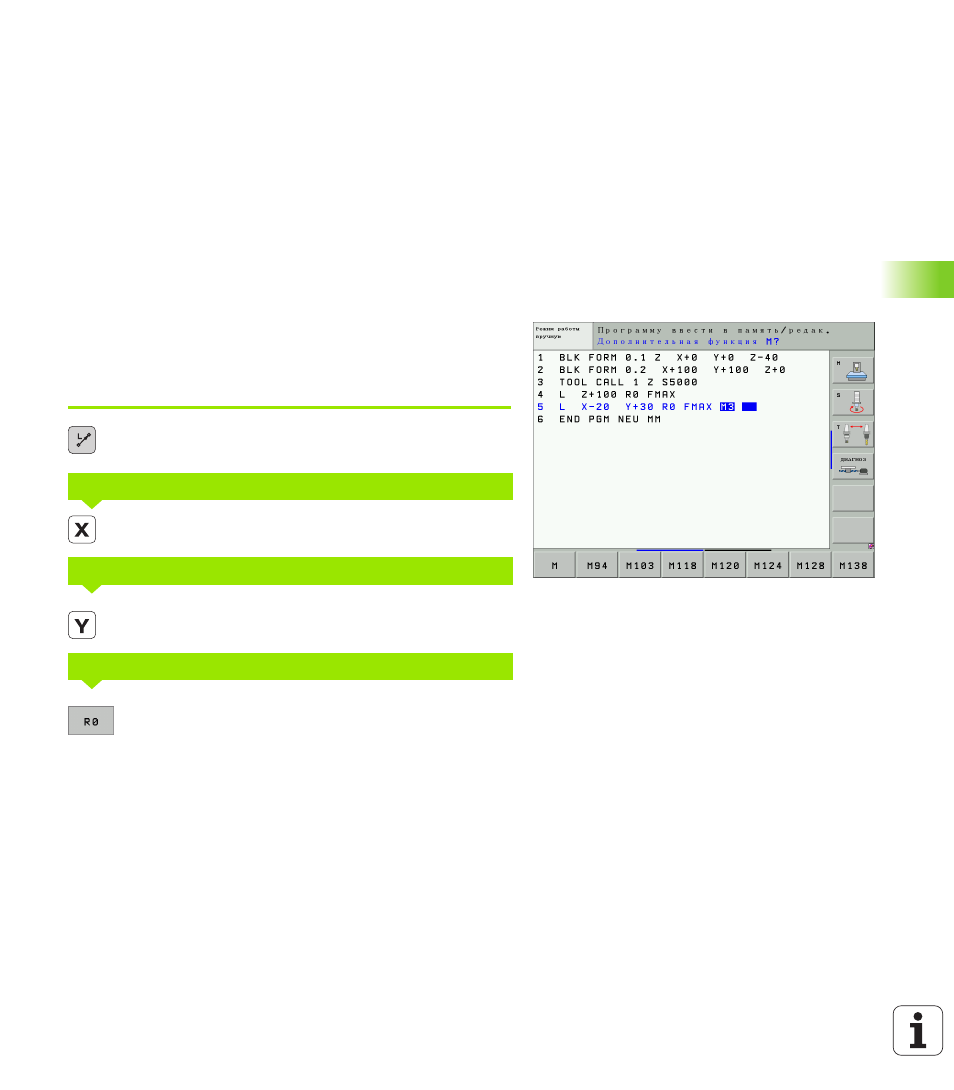

Пример – программирование прямой.
Открыть диалог программирования: нпр.прямая
Ввести координаты конечной точки прямой, нпр. -
20 по X
Ввести координаты конечной точки прямой, нпр. -
30 по Y, нажимая клавишу ENT подтвердить
Выбор коррекции радиуса: нпр. нажать Softkey R0,
инструмент перемещается без коррекции
КООРДИНАТЫ ?
КООРДИНАТЫ ?
КОРР.РАД.: RL/RR/БЕЗ КОРР:?
