Страница 496
496
8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат
8.9 Циклы для пересчёта
координат
Обзор
С помощью перерасчёта координат УЧПУ может выполнять
программированный один раз контур в разных местах загатовки с
изменённым положением и величиной. УЧПУ ставит следующие
циклы перерасчёта координат в распоряжение:
Действие перерасчёта координат
Начало действия: Начало действия: перерасчёт координат
действует с его дефиниции –значит не вызывается. Он действует
так долго, пока не сбросится или получит новое определение.
Сброс перерасчёта координат:
Заново определить цикл со значениями для основного
поведения, нпр. размерный коэфицент 1,0
Выполнить дополнительные функции M2, M30 или кадр END
PGM (зависит от параметра станка 7300)
Выбор новой программы
Дополнительную функцию M142 Модальную информацию о
программе стирать программировать

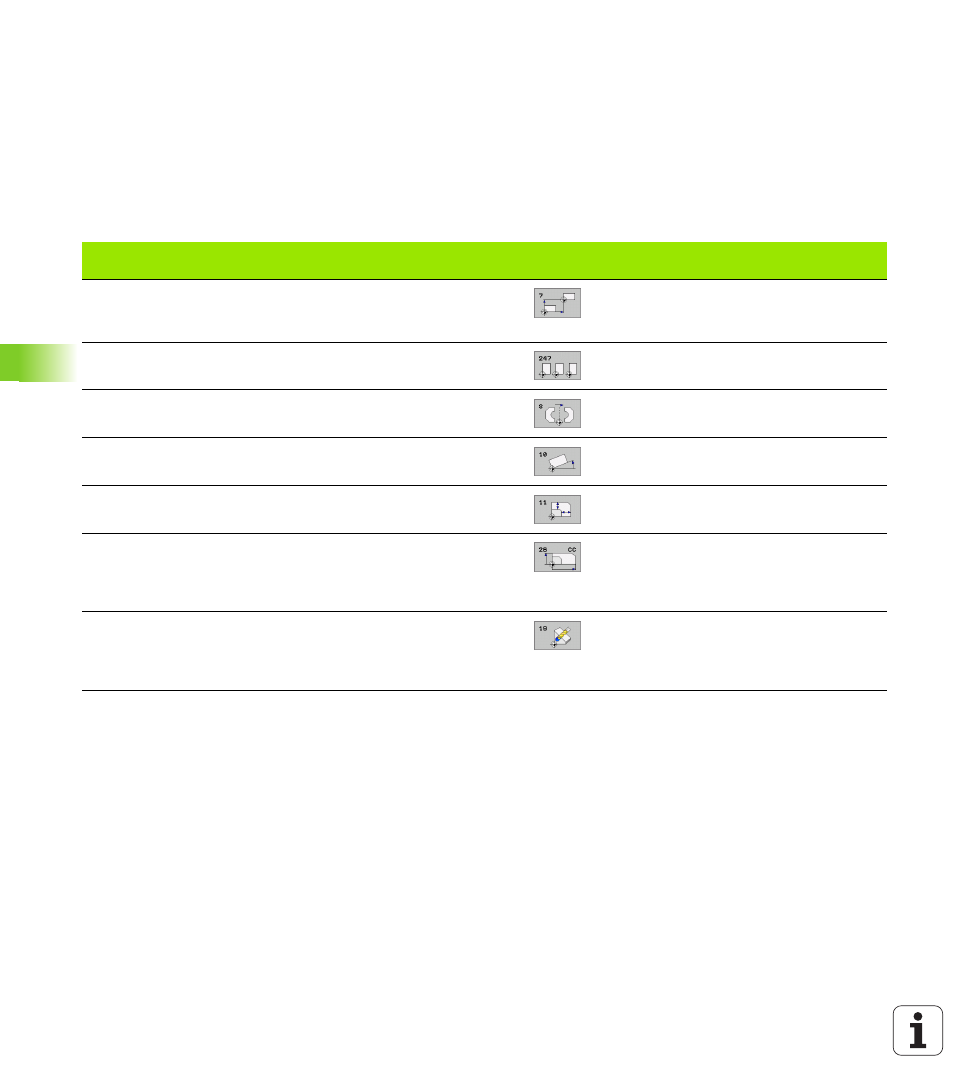

Цикл
Программируемая
клавиша (Softkey)
Страница
7 НУЛЕВАЯ ТОЧКА
Перемещение контуров непосредственно в программе или из
таблицы нулевых (отсчётных) точек
247 УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
Установление опорной точки во время прогона программы
8 ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ
Симметрическое отражение контуров
10 ПОВОРОТ
Поворочивание контуров на плоскости обработки
11 РАЗМЕРНЫЙ КОЭФИЦЕНТ
Уменьшение или увеличение контуров
26 ХАРАКТЕРИСТИЧЕСКИЙ ДЛЯ ОСИ РАЗМЕРНЫЙ
КОЭФИЦЕНТ
Уменьшение или увеличение контуров со
характеристическими для оси размерными коэфицентами
19 ПЛОСКОСТЬ ОБРАБОТКИ
Рабочие ходы при наклоненной системе координат выполнить
для станков с качающимися головками и/или поворотными
столами
