Страница 558: 13 фильтрование контуров (fcl 2-функция), Функция
558
9 Программирование: специальные функции
9.13
Филь
тров
ание
к
о
нт
уров
(FCL
2-
ф
у
нкция
)
9.13 Фильтрование контуров
(FCL 2-функция)
Функция
С помощью этой функции ЧПУ можете фильтровать контуры,
созданные во внешних системах программирования и состоящие
исключительно из кадров прямого перемещения. Фильтр
выглаживает контур и способствует таким образом более
быстрой и безтолчковой обработке.
Исходя из оригинальной программы УЧПУ создает – после ввода
настройки фильтра оператором – отдельную программу со
сфильтрованным контуром.
8
Выбирать программу, которую следует
фильтровать
8
Переключать линейку Softkey, пока появиться
Softkey ПРОГРАММУ КОНВЕРТИРОВАТЬ
8
Избрать линейку программируемых клавиш для
конвертирования программ
8

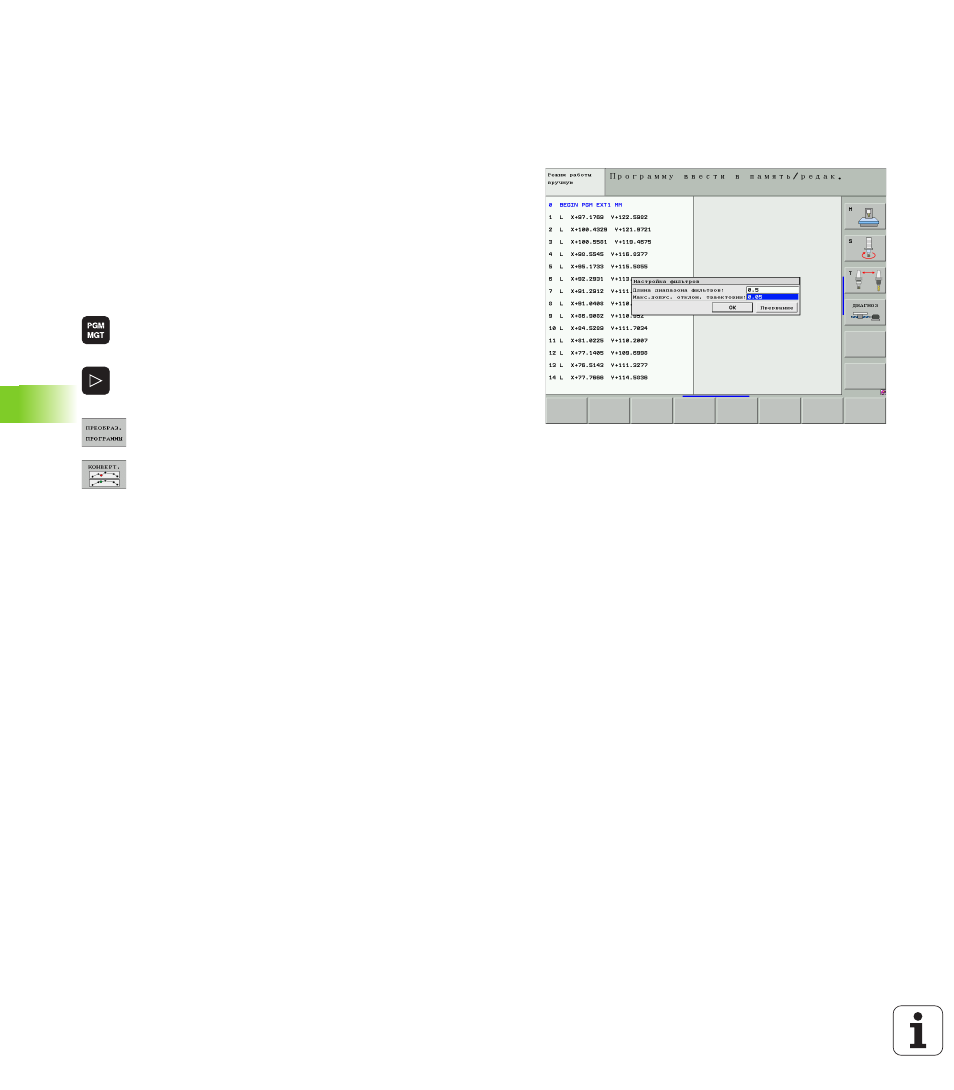

Выбор функции фильтра: УЧПУ указует
перекрывающее окно для дефинирования
настройки фильтра
8
Длину диапазона фильтра в мм (программа в
дюймах: дюймы) ввести. Диапазон фильтра
дефинирует, исходя из соответственной
наблюдаемой точки, действительную длину на
контуре (перед и за точкой), в пределах которой
УЧПУ должно фильтровать точки, нажимая
клавишу ENT подтвердить
8
Максимальное разрешаемое отклонение
траектории в мм (программа в дюймах: дюймы)
ввести. Значение допуска, на которое
сфильтрованный контур может отклняться от
исходного контура, нажимая клавишу ENT
подтвердить
