8.6 SL-
цик
лы
ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
(цикл 23)
УЧПУ перемещает инструмент мягко (вертикальный
тангенциальный круг) на обрабатываемую поверхность, если
имеется там достаточно места. Если мало места то УЧПУ
перемещает инструмент перпендикулярно на глубину. Затем
фрезеруется оставшийся после очистки припуск на чистовую
обработку.
8
Подача врезания на глубину Q11: скорость
перемещения инструмента при прорезке
8
Подача очистки Q12: подача фрезерования
8
Подача отвода Q208: скорость перемещения
инструмента при выходе после обработки в мм/
мин. Если вводите Q208=0, то УЧПУ выходит с
подачей Q12 из отверстия
Пример: ЧУ-кадры
60 CYCL DEF 23 ЧИСТОВАЯ ОБРАБОТКА НА
ГЛУБИНЕ
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q12=350
;ПОДАЧА ПРОТЯГИВАНИЯ
Q208=99999 ;ПОДАЧА ВОЗВРАТА

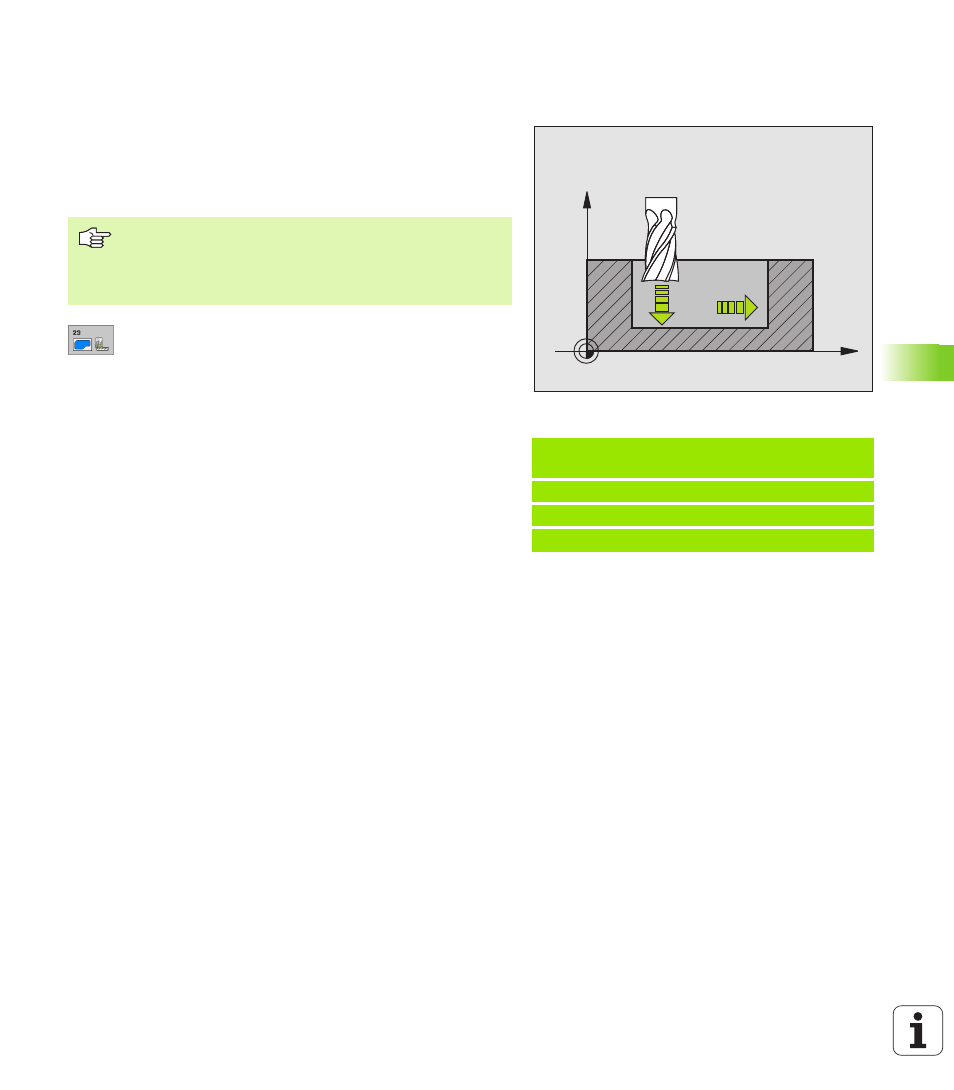

X
Z
Q11
Q12
Обратите внимание перед программированием
УЧПУ самостоятельно устанавливает точку старта для
чистовой обработки. Точка старта зависит от
количества места в кармане.
