Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 367
HEIDENHAIN iTNC 530
367
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

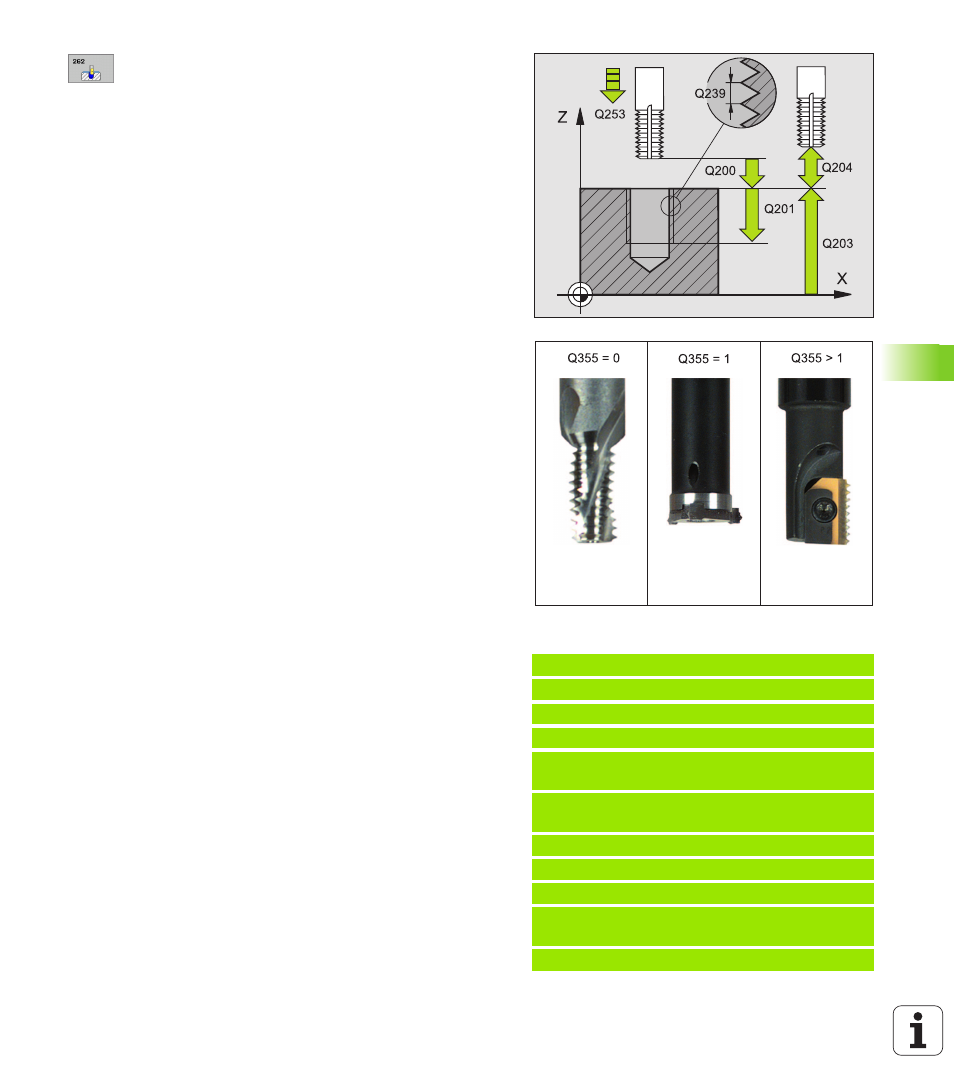

Заданный диаметр Q335: номинальный диаметр
резьбы
8
Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+ = правая резьба
– = левая резьба
8
Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью загатовки и дном резьбы
8
Смещение при обработке Q355: Количество
витков резьбы, на которые смещается
инструмент:
0 = 360° винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
8
Подача предпозиционирования Q253: скорость
перемещения инструмента при врезании в
загатовку или при выводе из загатовки в мм/мин
8
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = фрезерование попутное
–1 = фрезерование встречное
8
Безопасное расстояние Q200 (инкрементно):
расстояние вершины инструмента и поверхности
загатовки
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Подача фезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Пример: ЧУ-кадры
25 CYCL DEF 262 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ
Q335=10
;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;СМЕЩЕНИЕ ПРИ
ОБРАБОТКЕ
Q253=750 ;ПОДАЧА
ПРЕДПОЗИЦИОНИРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
