HEIDENHAIN iTNC 530
245
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

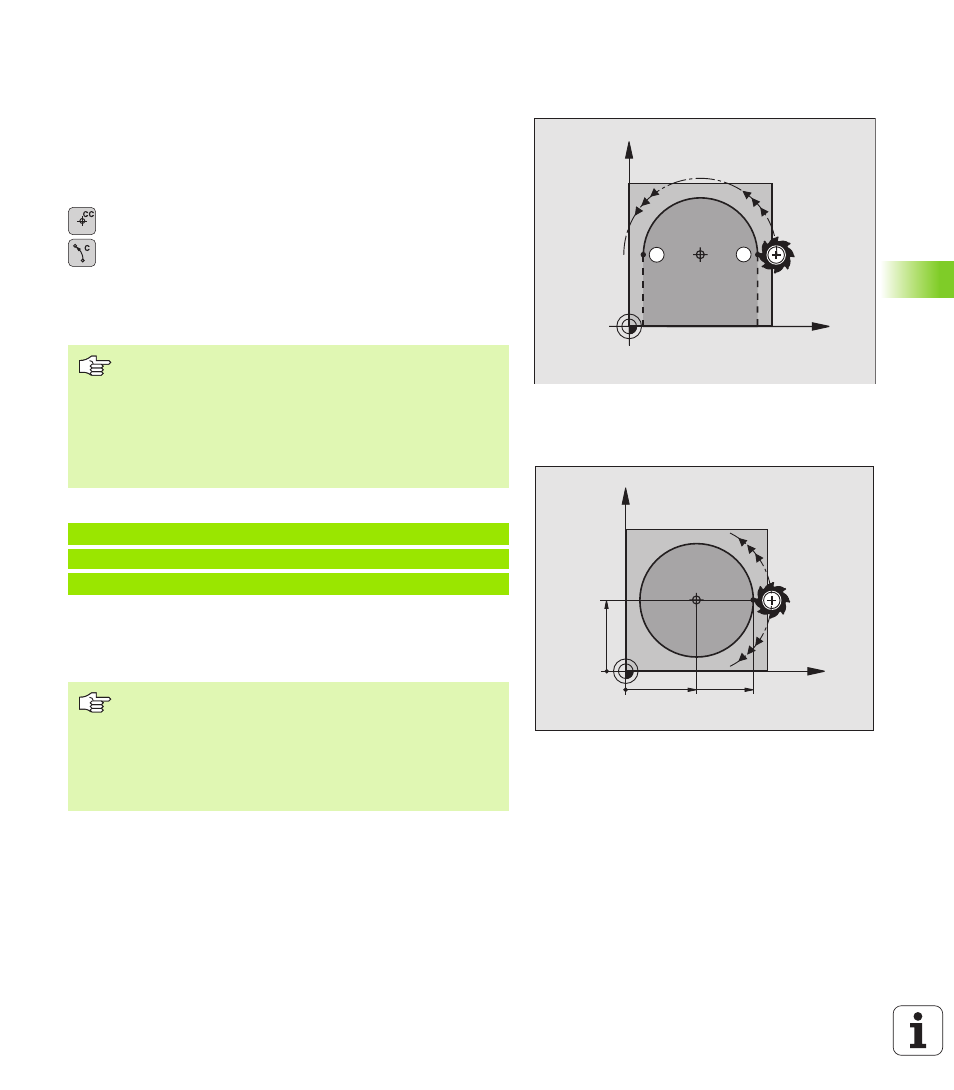

Круговая траектория C вокруг центра
окружности CC
Определите сначала центр окружности CC, еще перед
программированием круговой траектории C. Программированная
в последнюю очередь позиция инструмента перед C-кадром
является точкой старта круговой траектории. .
8
Переместите инструмент на точку старта круговой траектории
8
Координаты центра окружности
8
Координаты конечной точки дуги окружности
8
Направление вращения DR, если требуется:
8
Подача F
8
Дополнительная функция M
ЧУ-кадры в качестве примера
Полный круг
Программируйте для конечной точки те же самые координаты как
для точки старта.
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR–
ЧПУ выполняет круговые перемещения как правило
на активной плоскости обработки. Если
программируете окружности, не лежащие на активной
плоскости обработки, нпр. C Z... X... DR+ для оси
инструмента Z, а одновременно эти движения
вращаются и затем ЧПУ перемещается по
пространственной окружности, значит по окружности в
3 осях.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск при вводе: до 0.016 мм (через МР7431
выбираемый)
Самая малейшая окружности, по которой сможет
перемещаться УЧПУ: 0.0016 µм.
