8 Обьём обработки (0/1/2) Q215: определить обьём
обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
8 Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
Ввести ширину паза; если вводите ширину паза
равну диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза). Максимальная ширина
канавки при черновой обработке: Двойной
диаметр инструмента
8 Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
8 Диаметр делительной окружности Q375: Ввод
диаметра делительной окружности

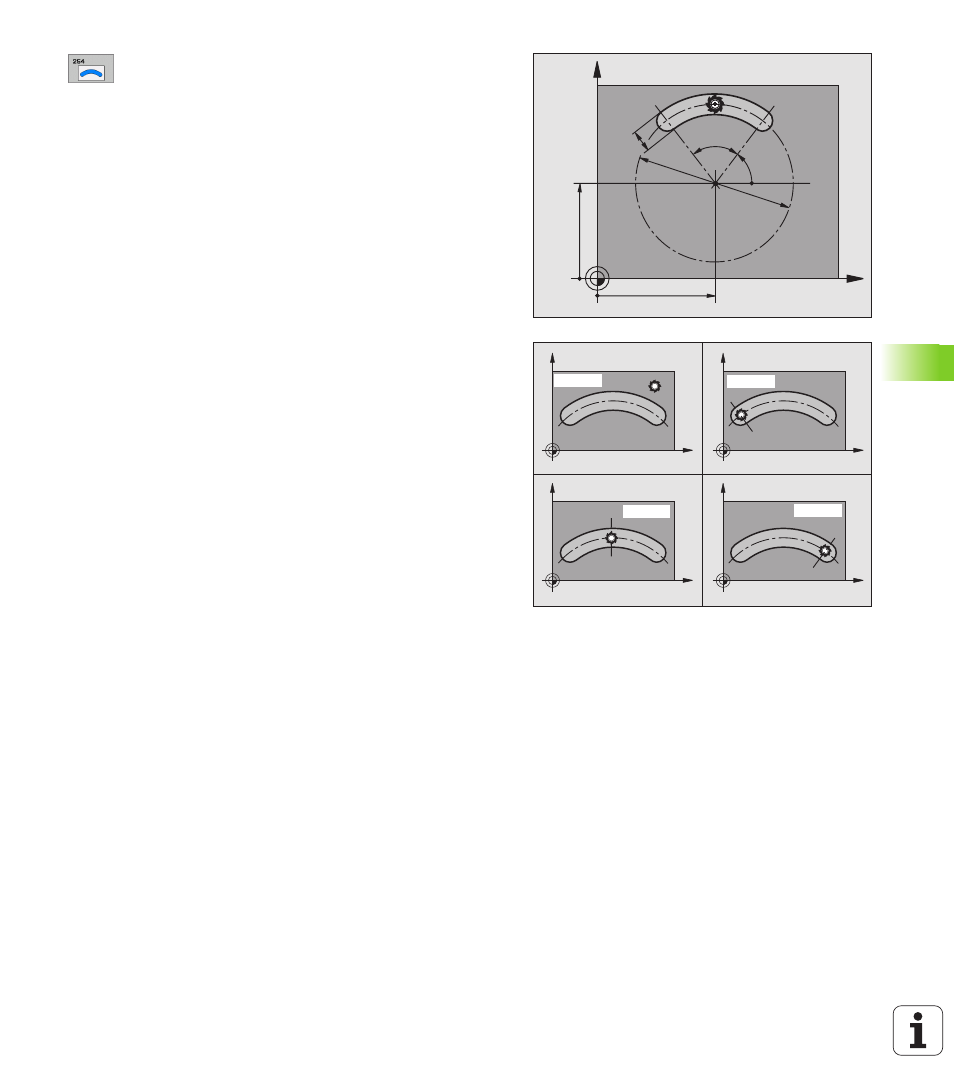

8 База для положения канавки (0/1/2/3) Q367:
Положение канавки в отношении к позиции
инструмента при вызове цикла:
0: Позиция инструмента не учитывается.
Положение канавки рассчитывается из
введенного центра делительной окружности и
угла старта
1: Позиция инструмента = сентр левой окружности
канавки. Угол старта Q376 относится к этой
позиции. Введенный центр делительной
окружности не учитывается.
2: Позиция инструмента = центр средней оси. Угол
старта Q376 относится к этой позиции. Введенный
центр делительной окружности не учитывается.
3: Позиция инструмента = центр правой
окружности канавки. Угол старта Q376 относится к
этой позиции. Введенный центр делительной
окружности не учитывается.
8 Центр 1-ой оси Q216 (абсолютно): Центр
делительной окружности на главной оси
плоскости обработки Действует только, если
Q367 = 0
8 Центр 2-ой оси Q217 (абсолютно): Центр
делительной окружности на вспомогательной оси
плоскости обработки. Действует только, если
Q367 = 0
8 Угол старта Q376: (абсолютно): ввести полярный
угол точки старта
8 Угол раствора паза Q248 (инкрементно): Ввод
угла раствора паза
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
