520
8 Программирование: циклы
8.10
Специальные
цик
лы

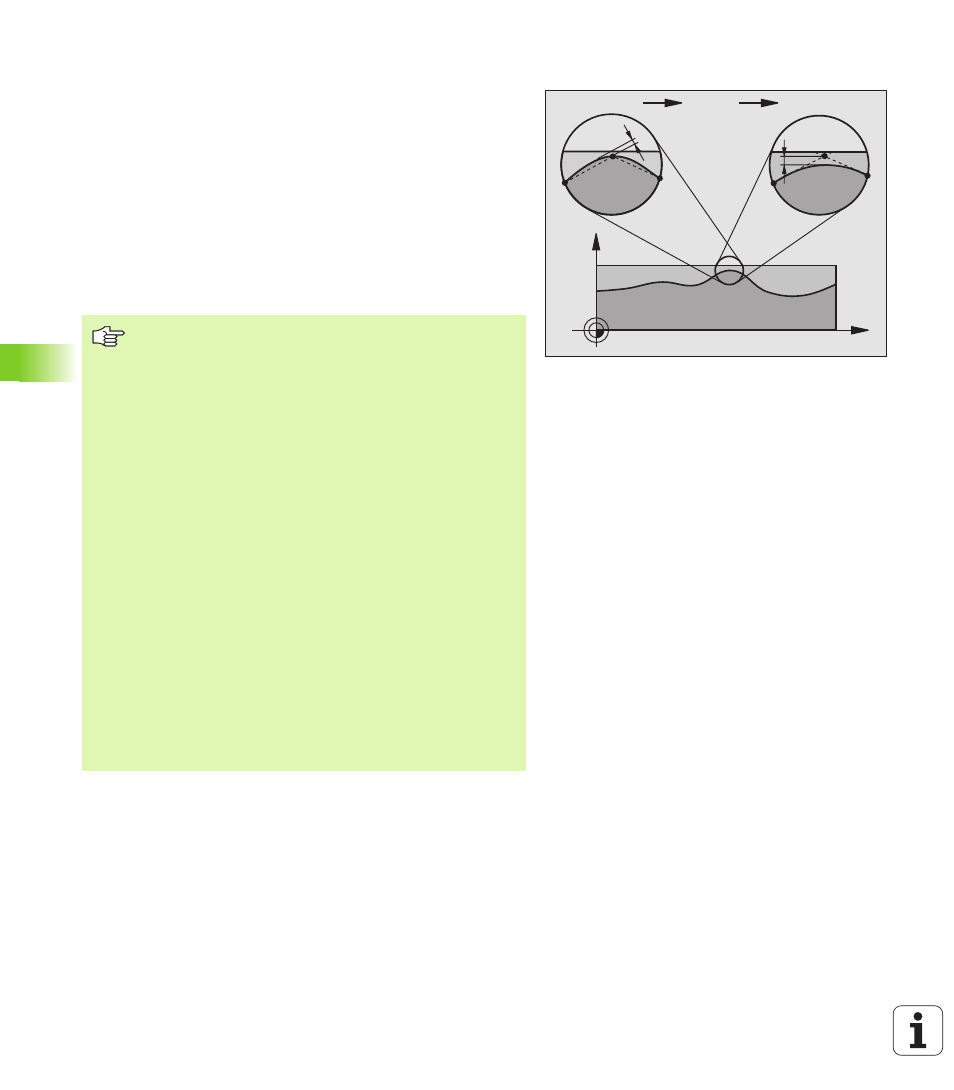

Факторы, влияющие на дефинирование геометрии в системе
CAM
Значительным фактором влияющим на внешнее
программирование ЧУ это определяемая в системе CAM
тангентальная ошибка S. Исходя из тангентальной ошибки
дефинируется максимальное расстояние точек создаваемой в
постпроцессоре (PP) программы ЧУ. Если тангентальная ошибка
равна или меньше выбранного в цикле 32 допуска T, то ЧПУ
может выглаживать точки контура, поскольку подача не
ограничивается спецнастройками станка.
Оптимальное выглаживание контура получается, если выбранное
значение допуска в цикле 32 лежит от 1,1 и 2-кратной
тангентальной ошибкой CAM.
Программирование
X
Z
T
S
CAM
TNC
PP
Обратите внимание перед программированием
Цикл 32 является DEF-активным, что означает, он
действует с его определения в программе.
ЧПУ устанавливает цикл 32 в исходное состояние, если
определяете заново цикл 32 и вопрос диалога о
значении допуска подтверждаете с NO ENT
выбираете с помощью клавиши PGM MGT новую
программу
После сброса цикла 32, ЧПУ активирует снова
предустановленный допуск используя параметры
станка
Введенное значение допуска T интерпретируется УЧПУ
в MM-программе в единицы измерения мм и в Inch-
программе в единицы измерения дюйм.
Если вчитываете программу с циклом 32, содержащую
в качестве параметра цикла только Значение допуска
T, то УЧПУ включает в данном случае остальных два
параметра со значением 0.
При растущем вводе допуска уменьшается диаметр
окружности для круговых движений. Если на станке
является активным фильтр HSC (при необходимости
обращаться за справкой к производителю станков),
окружность может быть больше.
