72 2 Ручное управление и наладка
2.2
Пере
мещение
о
сей
станка
Электронический маховичок HR 420
В отличии от HR 410 переносный маховичок HR 420 оснащен
дисплеем, на котором высвечиваестя разнообразная
информация. Кроме того оператор может через
программируемые клавиши маховичка осуществлять важные
функции настройки, нпр. задавать координаты опорных точек или
вводить функции М и их отрабатывать.
Как только маховичок активируется нажатием клавиши
активирования маховичка, управление на пульте обслуживания
не возможно. УЧПУ указует это состаяние на дисплее УЧПУ в
перекрывающем окне.

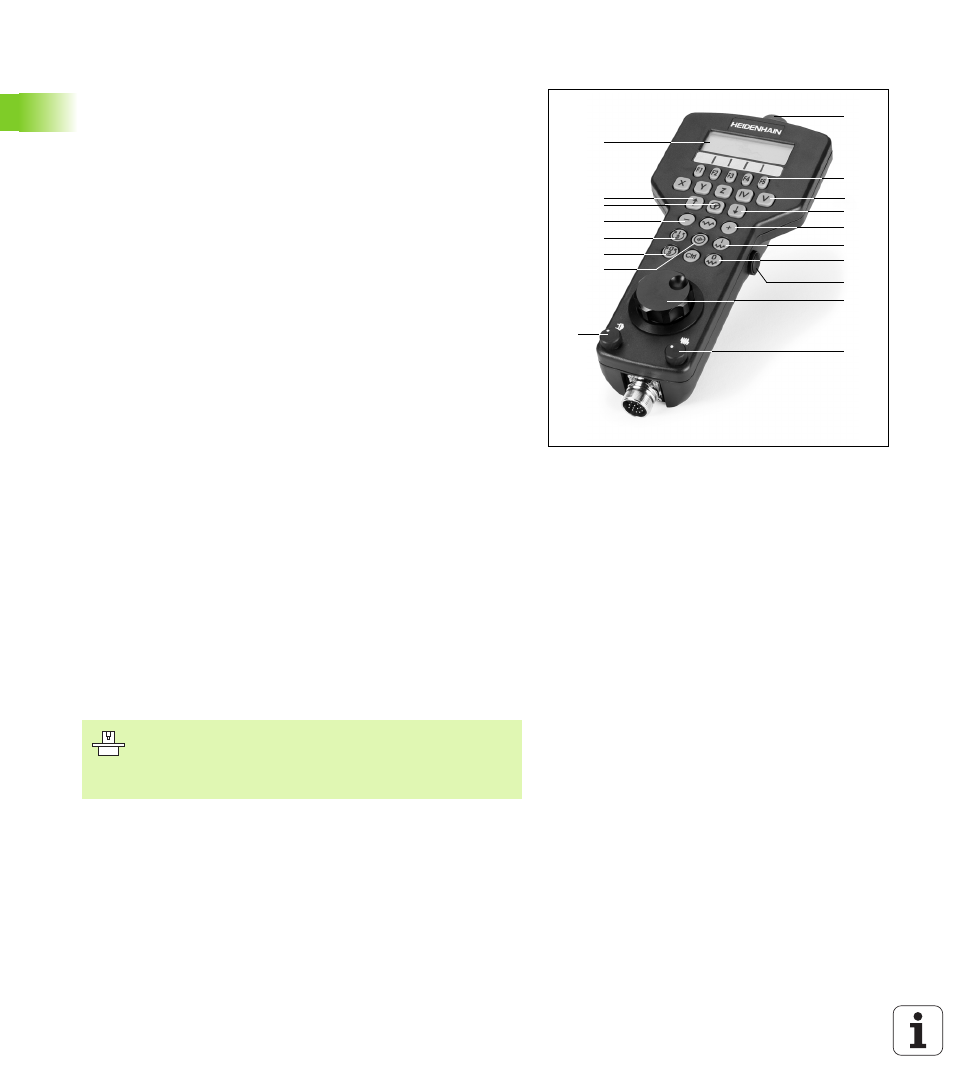

Маховичок HR 420 распологает следующими элементами
обслуживания:
Перемещение с помощью маховичка возможно – при активной
M118 во время отработки программы.
2
5
7
8
1
3
4
6
7
9
11
12
14
16
15
13
10
6
1 NOT-AUS-клавиша (аварийный выключатель)
2 Дисплей маховичка для индикации состояния и выбора
функций
3 Softkeys
4 Клавиши выбора осей
5 Клавиша активирования маховичка
6 Клавиши со стрелкой для определения чувствительности
маховичка
7 Клавиша направления, в котором УЧПУ перемещает
выбранную ось
8 Включить шпиндель (функция зависящая от станка)
9 Выключить шпиндель (функция зависящая от станка)
10 Клавиша «ЧУ-кадр генерировать»
11 ЧУ-старт
12 ЧУ-стоп
13 Клавиша согласия
14 Маховичок
15 Потенциометр скорости вращения шпинделя
16 Потенциометр подачи
Производитель станков может предоставить
дополнительные функции для маховичка HR 420 в
распоряжение. Обратите внимание на Инструкцию
обслуживания станка
