Чистовая обработка круглой цапфы (цикл 215) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 416
416
8 Программирование: циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в

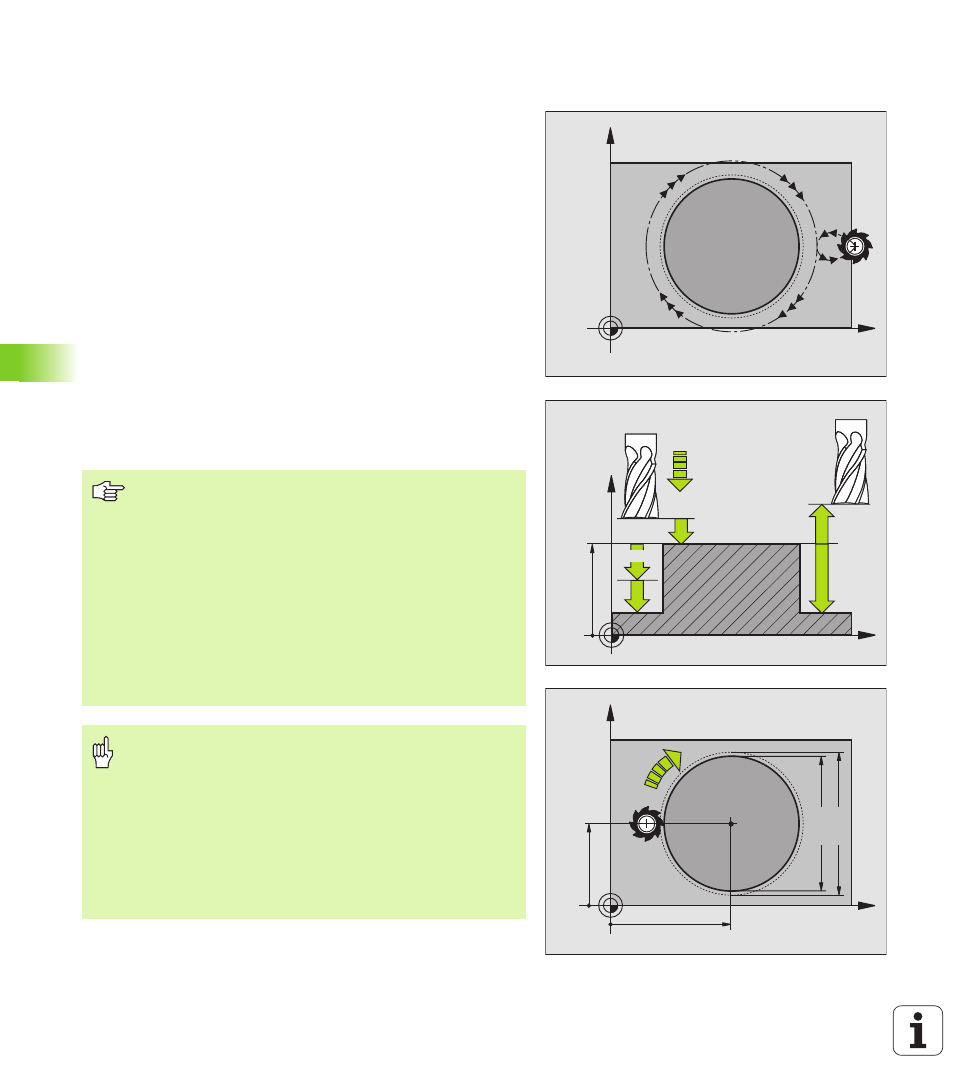

ЧИСТОВАЯ ОБРАБОТКА КРУГЛОЙ ЦАПФЫ
(цикл 215)
1 УЧПУ перемещает инструмент автоматически по оси
шпинделя на безопасное расстояние или – если введено – на
2-ое безопасное расстояние и затем в центр цапфы
2 Из центра цапфы инструмент перемещается на плоскости
обработки в точку старта обработки. Точка старта лежить на 2-
кратном радиусе инструмента направо от цапфы
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещается на ускоренной передачи FMAX на
безопасное расстояние и оттуда с подачей подвода на глубину
на первую глубину врезания
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока не будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент на ускоренном
ходу на безопасное расстояние или – если введено – на 2-ое
безопасное расстояние и затем в центр кармана (конечное
положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструментов и на плоскости обработки
автоматически.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не отрабатывает цикла.
Если хотите выполнить чистовую обработку в полном
материале, то используйте фрезу с режущим по
середине торцовым зубом (DIN/ДИН 844). Введите
тогда для подачи подвода на глубину небольшое
значение.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции. Инструмент
перемещается по оси инструментов на ускоренной
подачи на безопасное расстояние ниже поверхности
обрабатываемой детали!
