HEIDENHAIN iTNC 530 231
6.3
Наезд
и
от
ъ
е
зд
от
ко
н
тур
а 6.3 Наезд и отъезд от контура

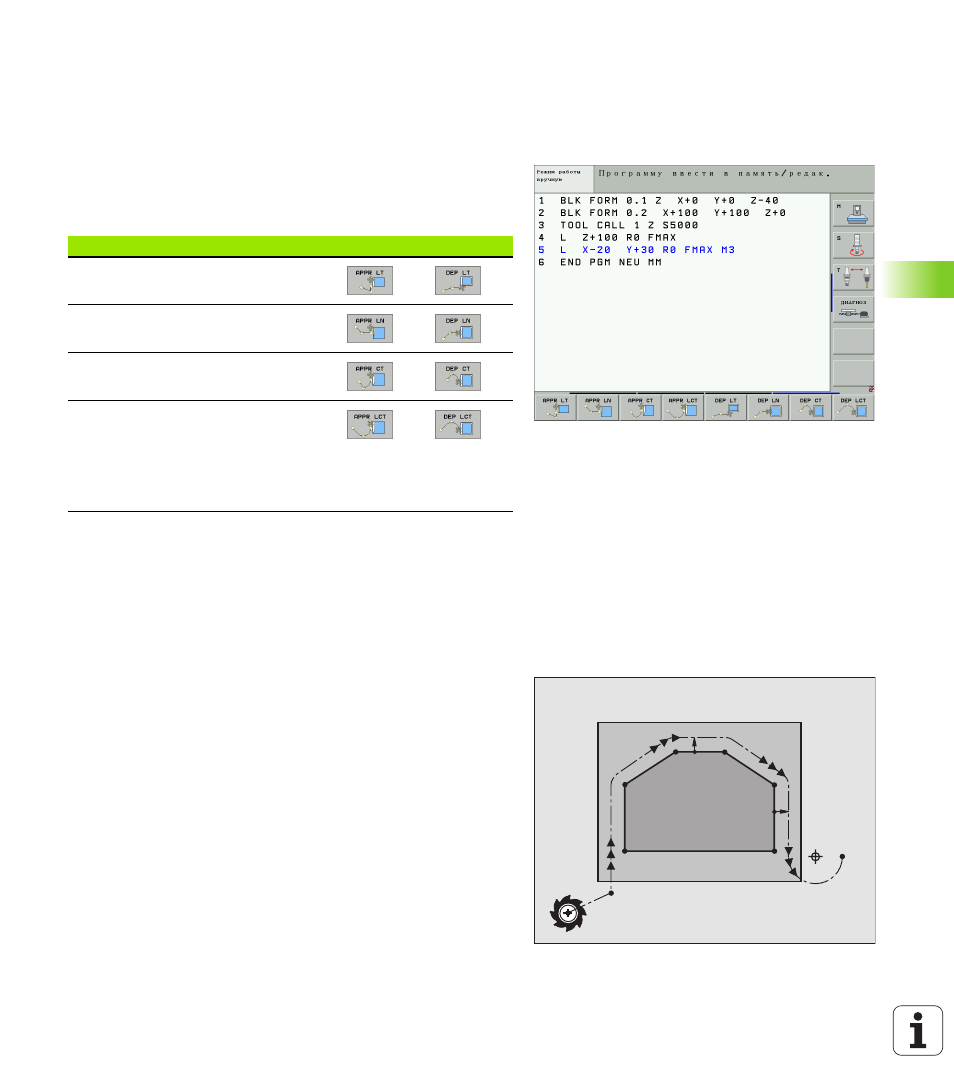

Обзор: виды траектории для наезда и
покидания контура
Функции APPR (англ. approach = подъезд) и DEP (англ. departure
= отъезд) активируются с помощью клавиши APPR/DEP. Затем
можете выбирать следующие формы траектории используя
Softkeys:
Наезд винтовой линии и отвод
При наезде и покидании винтовой линии (Helix) инструмент
перемещается на удлинении винтовой линии и переходит таким
образом по тангенциальной круговой траектории к контуру.
Используйте для этого функцию APPR CT или DEP CT.
Важные положения при наезде и отъезде
„ Точка старта P
S
Эту позицию программируете прямо перед APPR-кадром. Ps
лежит вне контура и наезжается без коррекции радиуса (R0).
„ Вспомогательная точка P
H
Наезд и отъезд ведёт в случае некоторых форм траектории
через вспомогательную точку P
H
, рассчитываемую УЧПУ из
данных в APPR- и DEP-кадра. УЧПУ перемещается от
актуальной позиции к вспомогательной точке P
H
с
программированной в последнем подачей.
„ Первая точка контура P
A
и последняя точка контура P
E
Первую точку контура P
A
программируете в APPR-
предложении, последнюю точку контура
E
с помощью любой
функции траектории. Если APPR-кадр содержит также Z-
координату, то УЧПУ перемещает сначала инструмент на
плоскости обработки на P
H
и там по оси инструмента на
заданную глубину.
Функция Подвод Отвод
прямая с тангенциальным
примыканием
Прямая перпендикулярно к точке
контура
Круговая траектория с
тангенциальным примыканием
Круговая траектория с
тангенциальным примыканием к
контуру, подвод и отвод к
вспомогательной точке вне контура
на тангенциально примыкающим
участке прямой
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
