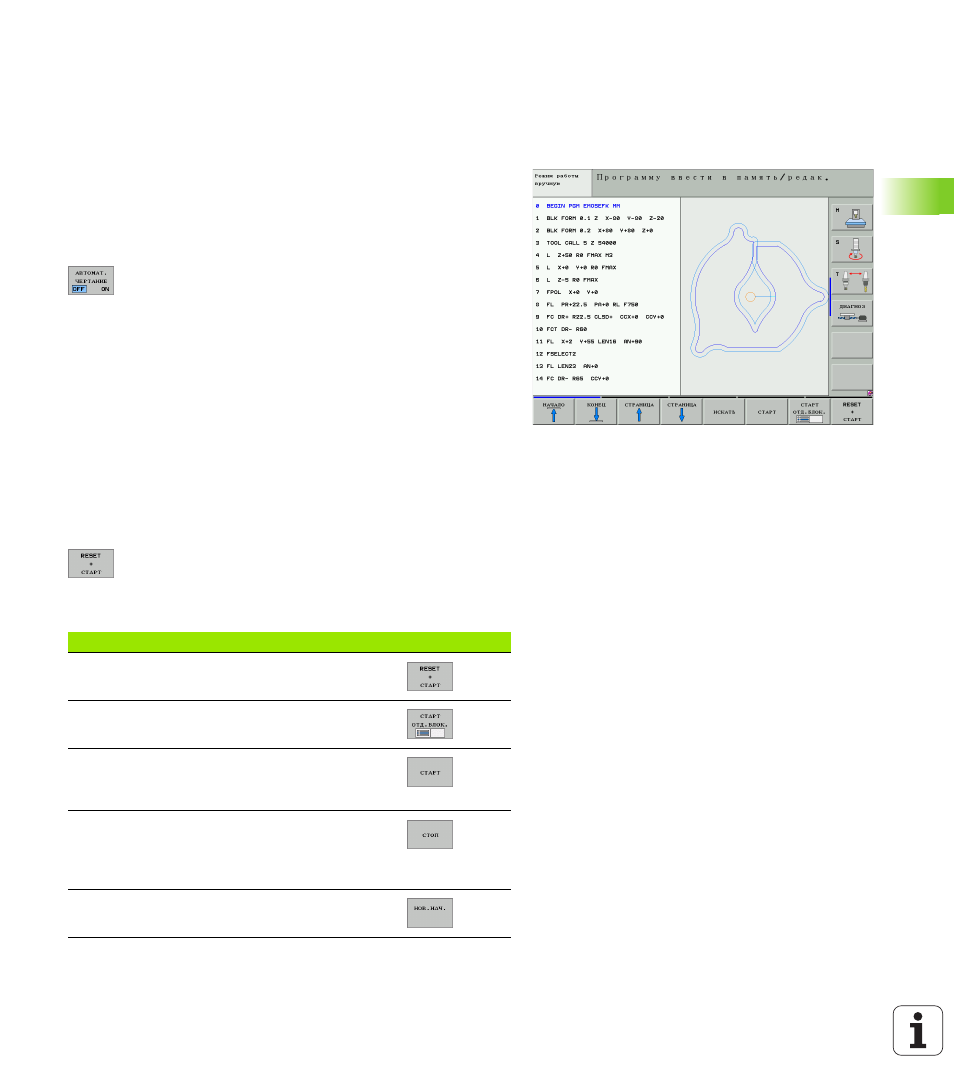

4.5 Графика программирования
Графику программирования выполнять
параллельно/не выполнять параллельно
Во время составления программы, УЧПУ может изображать
программированный контур с помощью 2D-штриховой графики.
8
Для распределения экрана сменить программу слева и графику
справа: клавишу SPLIT SCREEN и Softkey ПРОГРАММА +
ГРАФИКА нажать
8
Softkey АВТОМ. РИСОВАТЬ установить на ВКЛ.
Когда вводите строки программы, УЧПУ указует
каждое программированное движение по контуру
в окне графики справа
Если УЧПУ не должно больше изображать графику параллельно,
переключить Softkey АВТОМ. РИСОВАТЬ на ВЫКЛ.
АВТОМ. РИСОВАТЬ ВКЛ не продолжает графического
изображения повторений части программы.
Составление графики программирования для
существующей программы
8
Выбрать с помощью клавиши со стрелкой этот кадр, до которого
следует составлять графику или нажать GOTO и ввести
непосредственно желаемый номер кадра
8
Составление графики: нажать Softkey РЕСЕТ +
СТАРТ
Дальшие функции:
Функция
Softkey
Составить полную графику
программирования
Составить графику программирования
покадрово
Составить полную графику
программирования или после РЕСЕТ +
СТАРТ дополнить
Останов графики программирования. Эта
программируемая клавиша появляется
только, когда ЧПУ составляет графику
программирования
Заново рисовать графику программирования,
если из-за пересечений линии удаляются
