Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 180
180
4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15
Ре
ж
и
м
рабо
ты
с
пал
етами
с
сориентиров
анной
на
инстр
умент
обрабо
тк
ой

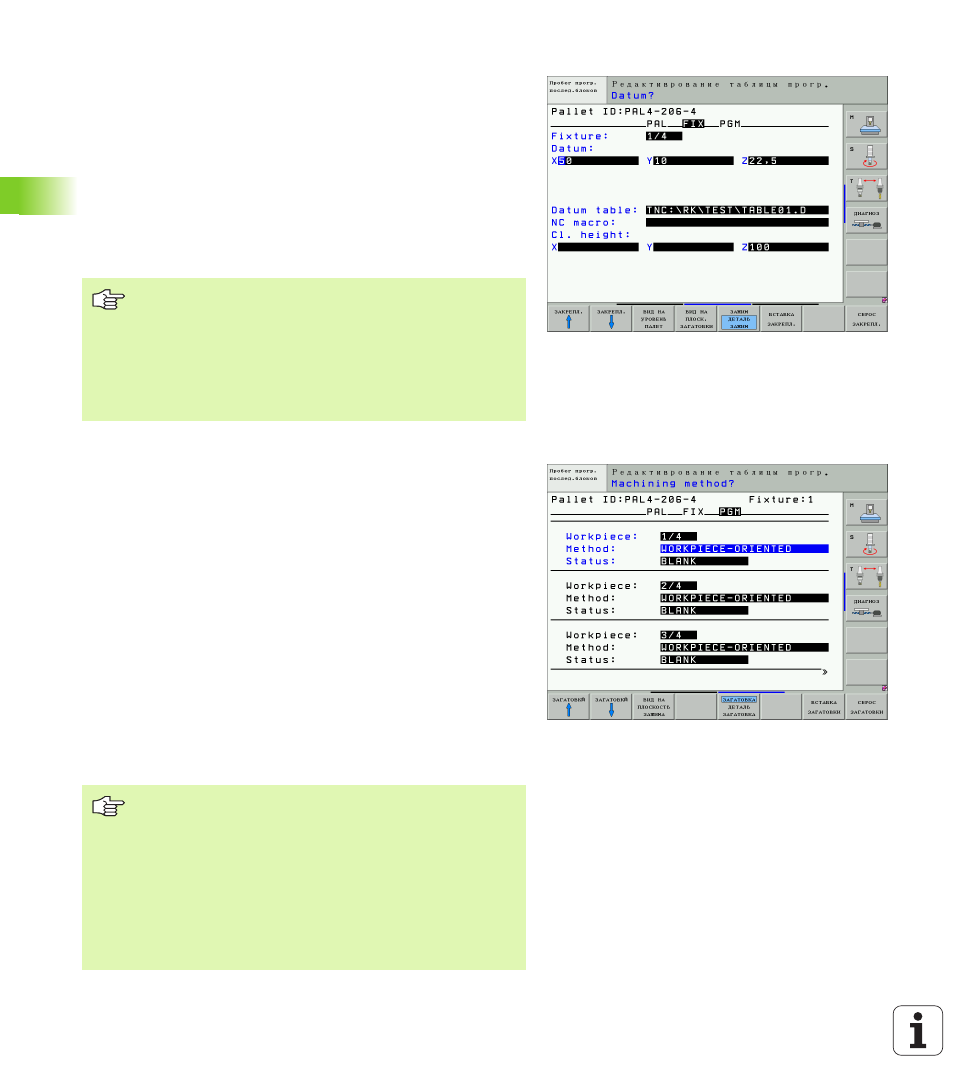

Наладка подробностей на уровне установа
Зажим: Указывается номер установа, после косой черты
находится количество закреплений в пределах этого уровня
Нулевая точка: Ввод нулевой точки для палеты
NP-таблица: Введите название и тракт таблицы нулевых точек,
которые действильны для обработки загатовки. Занесение
переносится на уровень загатовки.
NC-макрос: При сориентированной на инструмент обработке
выполняется макрос TCTOOLMODE вместо обычного макроса
смены инструмента.
Безоп. высота: (опция): Безопасное положение для отдельных
осей относительно зажима.
Наладка уровня загатовки
Загатовка: Указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления
Метод: Можете выбирать методы обработки WORKPIECE
ORIENTED или TOOL ORIENTED. В высвечиваемой таблицы
появляется занесение WORKPIECE ORIENTED с WPO и TOOL
ORIENTED с TO.
C помощью Softkey СОЕДИНЯТЬ/РАЗЪЕДИНЯТЬ обозначаете
загатовки, которые зачисляютя при сориентированной на
инструмент обработке к расчёту для процесса отработки.
Соединённые загатовки обозначаются с помощью прерванного
разделительного штриха, разъединённые установы с помощью
непрерванной линии. В высвечиваемой таблицы связанные
загатовки обозначаются в гарфе МЕТОД с помощью CTO.
Статус: С помощью Sofkey ЗАГАТОВКА обозначается
загатовка как ещё не обработанная и в поле Статус заносится
BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО, если
хотите игнорировать загатовку при обработке, в поле СТАТУС
появляется EMPTY
Для осей могут указываться положения безопасности,
которые с помощью SYSREAD FN18 ID510 NR 6
возможно вычитывать из ЧУ-макро. С помощью
SYSREAD FN18 ID510 NR 5 определяется,
программировалось ли в графе какое нибудь
значение. Указанные положения наезжаются только,
елси в ЧУ-макро эти значения считываются и
соответственно программируются.
Проведите настройку метода и статуса на уровне
палет и уровне зажима, занесение принимается для
всех принадлежащих загатовок.
В случае нескольких вариантов загатовок в пределах
одного уровня, загатовки одного варианта должны
указываться друг за другом. В случае
сориентированной на инструмент обработки,
загатовки соответственного варианта могут
обрабатываться с обозначением программируемой
клавиши СОЕДИНИТЬ/РАЗДЕЛЯТЬ и группами.
