Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 548
548
9 Программирование: специальные функции
9.10
Фрез
еров
ание
нак
л
оненным
и
н
ст
рум
е
н
том
на
нак
л
оненной
пл
о
ск
о
сти
9.10 Фрезерование наклоненным
инструментом на
наклоненной плоскости
Функция
В соединении с новой PLANE-функциями и M128 можете при
наклоненной плоскости обработки фрезеровать с помощью
наклоняемого инструмента. Для этого у Вас находятся в
распоряжении две возможности дефиниции:
Фрезерование наклоненным инструментом путем
инкрементного перемещения оси вращения
Фрезерование наклоненным инструментом через векторы
нормали

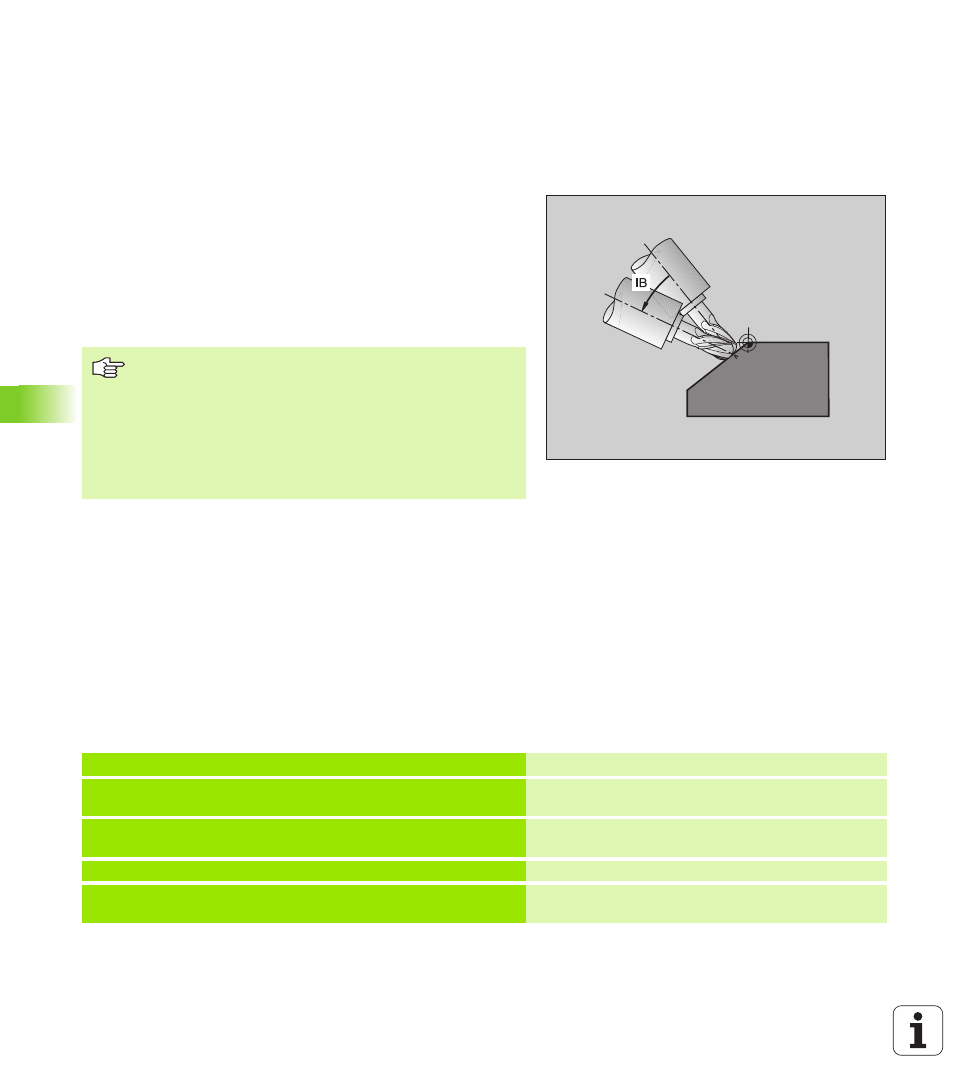

Фрезерование наклоненным инструментом
путем инкрементного перемещения оси
вращения
8
Отвод инструмента от загатовки
8
M128 активировать
8
Определить произвольную PLANE-функцию, учитывать
поведение при позиционировании
8
Через L-блок инкрементно переместить желаемый угол наклона
на соответственной оси
ЧУ-кадры в качестве примера:
Фрезерование наклоненным инструментом при
наклоненной плоскости обработки осуществляется
только с помощью радиусных фрез.
В случае 45°-поворотных головок/поворотных столов
можете определить угол наклона инструмента при
фрезеровании в качестве пространственного угла.
Используйте для этого FUNCTION TCPM (смотри
“FUNCTION TCPM (ПО-опция 2)” на странице 550).
...
12 L Z+50 R0 FMAX M128
Позиционировать на безопасную высоту,
активировать M128
13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000
Определить и активировать функцию PLANE
14 L IB-17 F1000
Настройка угла наклона
...
Определить обработку на наклоненной
плоскости
