300
7 Программирование: дополнительные-функции
7.4
Д
о
по
лнительные
ф
у
нкции
для
пов
едения
на
ко
н
тур
е
Обработка небольших ступеней контура: M97

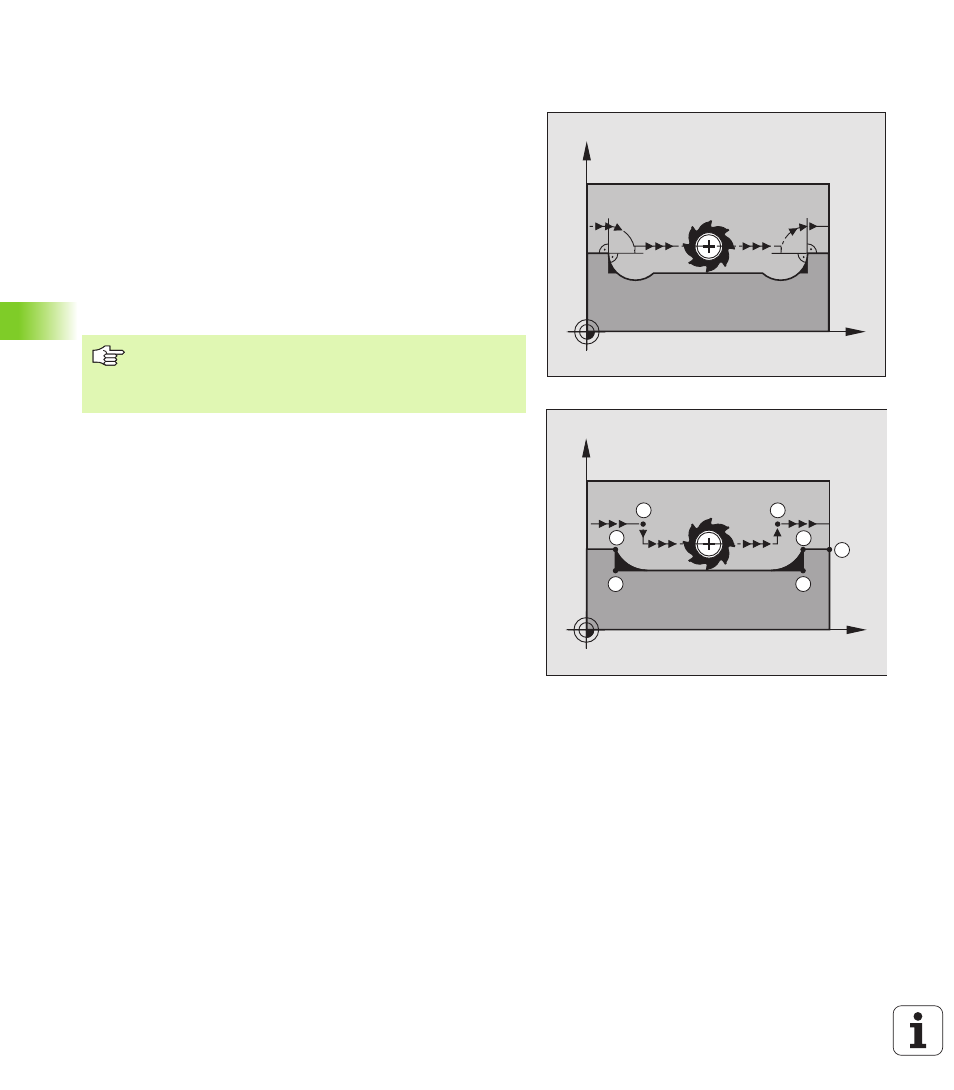

Стандартное поведение
Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контура
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах отработку программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом кадре, в котором установлена точка
внешнего угла.
X
Y
X
Y
S
16
17
15
14
13
S
Вместо M97 оператор должен использовать более
эффективную функцию M120 LA в программе (смотри
