8 Программирование: циклы
8.8
Цик
л
ы
для
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей

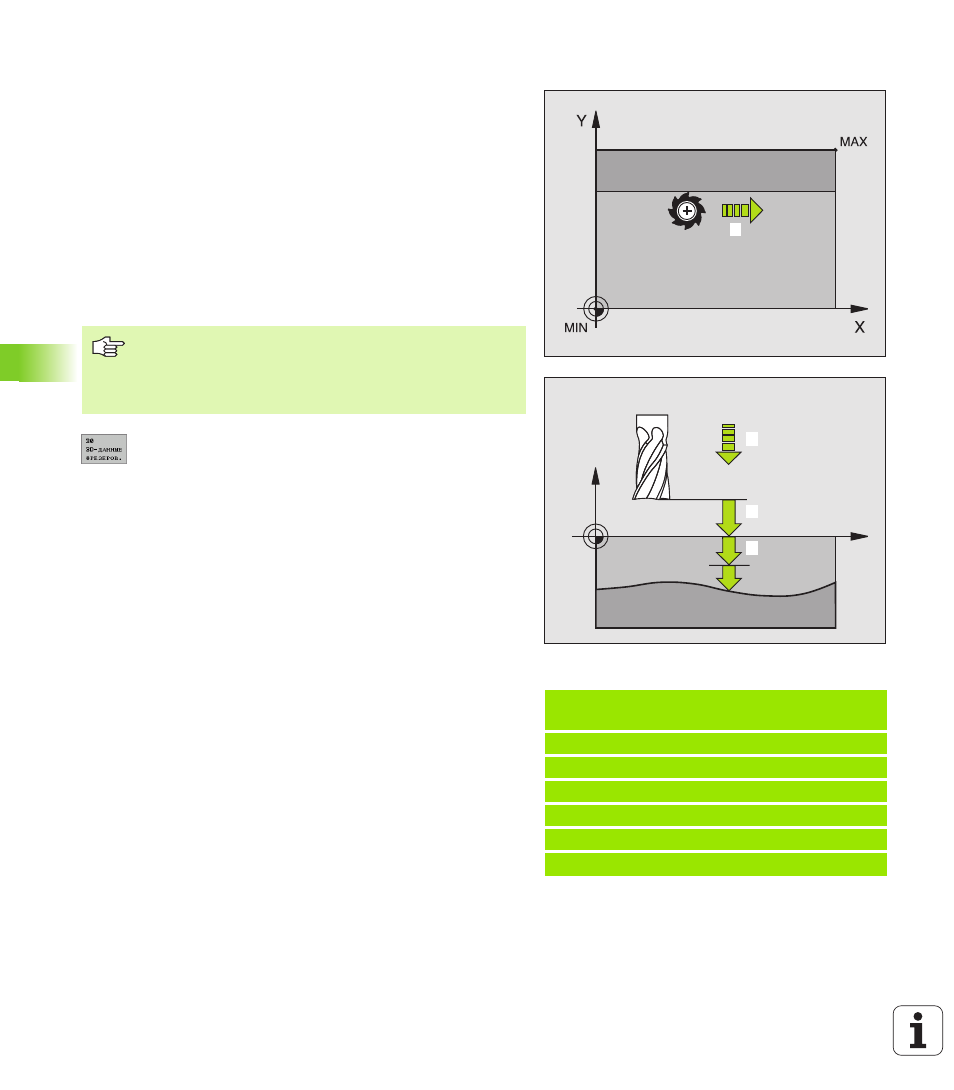

ОТРАБОТКА 3D-ДАННЫХ (цикл 30)
1 УЧПУ позиционирует инструмент на ускоренном ходу FMAX от
актуальной позиции на оси шпинделя на безопасное
расстояние над программированной в цикле MAX-точкой
2 Потом УЧПУ перемещает инструмент с FMAX на плоскости
обработки на программированную в цикле MIN-точку
3 Оттуда инструмент перемещается с подачей подвода на
глубину на первую точку контура
4 Затем УЧПУ отрабатывает все сохраняемые в файле данных
оцифровывания точки с подачей фрезерования, если
требуется УЧПУ передвигается на безопасное расстояние,
для перехода необработанных участков
5 В конце УЧПУ перемещает инструмент с FMAX обратно на
безопасное расстояние
8
Имя файла 3D-данных: Ввести имя программы,
сохраняющей данные контура; если файл не
находится в актуальном каталоге, надо ввести
полный тракт.
8
MIN-точка диапазон: Минимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
8
MAX-точка диапазон: Минимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
8
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина врезания
2
(инкрементно): размер, на
который каждый раз инструмент врезается.
8
Подача на глубину
3
: Скорость перемещения
инструмента при сверлении в мм/мин
8
Подача фрезерования
4
: скорость перемещения
инструмента при фрезеровании в мм/мин
8
Дополнительная функция M: Ввод в качестве
опции дополнительной функции, нпр. M13
Пример: ЧУ-кадры
64 CYCL DEF 30.0 3D-ДАННЫЕ
ОТРАБАТЫВАТЬ
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30,4 РАССТ 2
69 CYCL DEF 30,5 ПОДВОД +5 F100
70 CYCL DEF 30.6 F350 M8
4
X
Z
1
2
3
Обратите внимание перед программированием
С помощью цикла 30 можно отрабатывать созданные
внешне программы с диалогом открытым текстом
несколькими врезаниями в материал.
