Настройка уровня
DXF-файлы содержат как правило несколько слоев (урвней), с
помощью которых программист может организовать свой чертеж.
С помощью техники уровней программист группирует
разнообразные элементы, нпр. собственный контур загатовки,
размеры, вспомогательные и конструкционные линии, штриховки
и тексты.
Для ограничения количества данных при выборе контура на
дисплее, можете все избыточные, содержащиеся в файле DXF
уровни выделить.
8

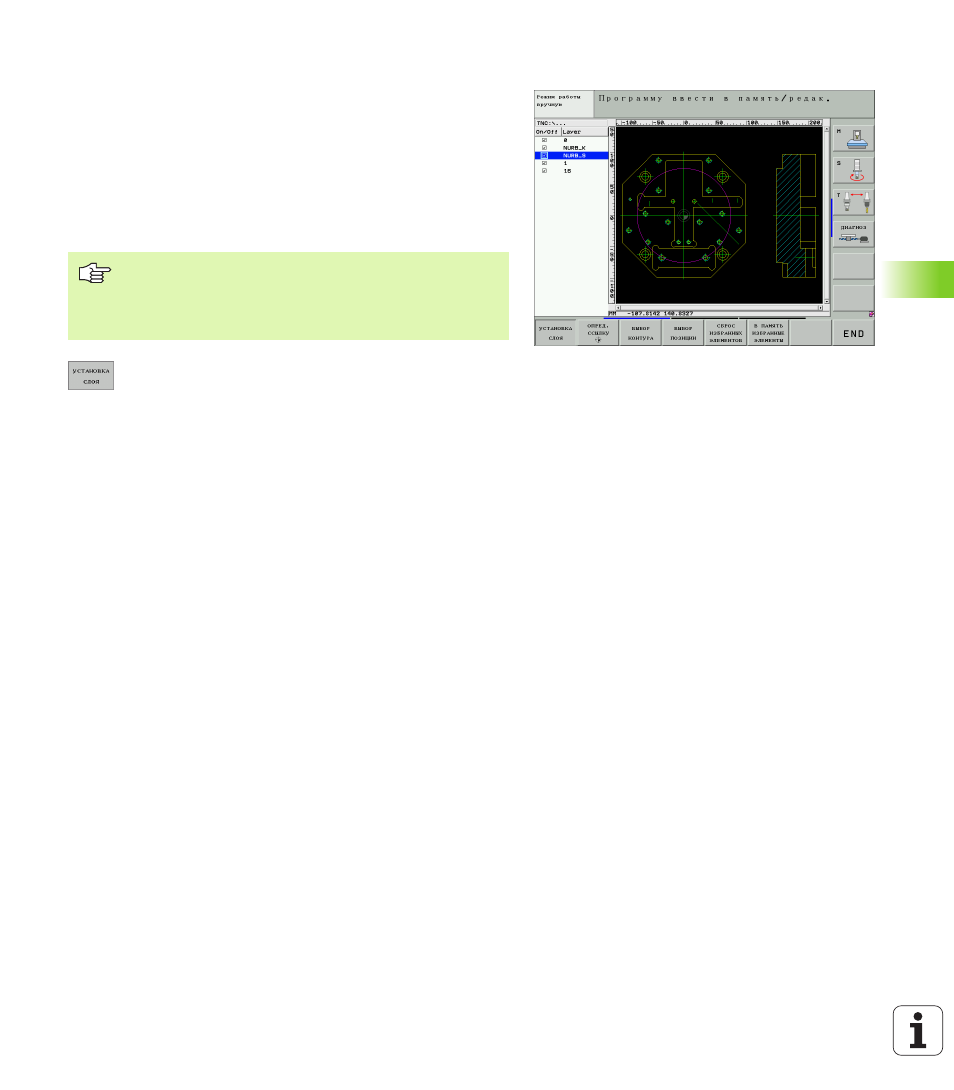

Если еще не активный, выбираете режим создания
уровня: УЧПУ указует в левом окне все уровни,
содержащиеся в активном файле DXF
8
Для выделения уровня: нажимая левую клавишу
мыши набрать желаемый уровень и нажатием
контрольного квадратика выделить
8
Для указания уровня: нажимая левую клавишу
мыши набрать желаемый уровень и нажатием
контрольного квадратика указать
Редактируемый файл DXF должен содержать как
минимум один уровень.
Можете выбирать контур даже тогда, если конструктор
записал их в памяти на разных уровнях.
