206
5 Программирование: инструменты
5.3
Коррекция
инстр
умента

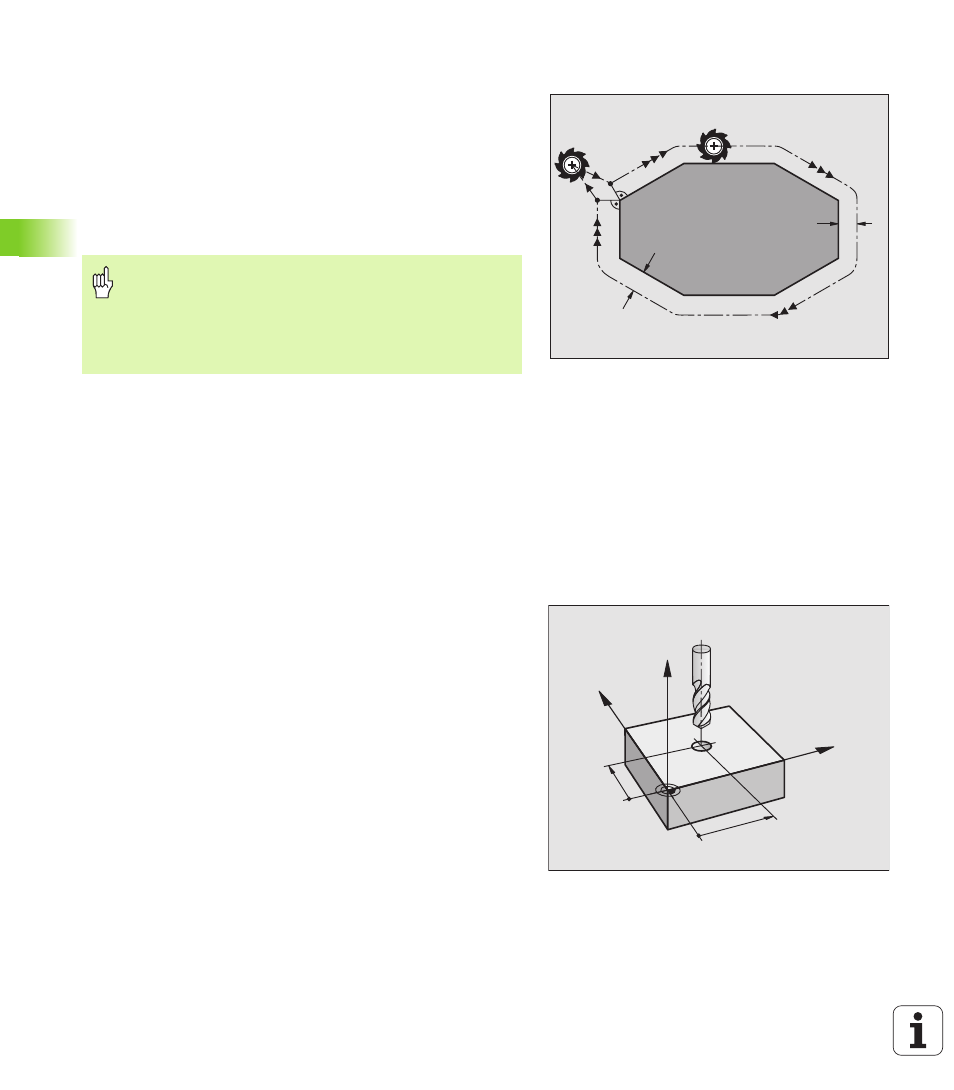

Коррекция на радиус инструмента
Кадр программы для движения инструмента содержит
RL или RR для коррекции радиуса
R+ или R–, для коррекции радиуса в случае перемещения
параллельного к оси
R0, если не должна производиться коррекция на радиус
Коррекция на радиус действует, как только будет вызван
инструмент и будет перемещаться с помощью записи прямых на
плоскости обработки с RL или RR.
При коррекции длины учитываются так значения дельта из
TOOL CALL-кадра как и из таблицы инструментов:
Значение коррекции = R + DR
TOOL CALL
+ DR
TAB
с
Движения по контуру без коррекции радиуса: R0
Инструмент перемещается на плоскости обработки с своим
центром по программированной траектории, или на
программированные координаты.
Применение: Сверление, предпозиционирование.
R
R
R0
RL
УЧПУ отменяет коррекцию радиуса, если Вы:
программируете запись прямых с R0
покидаете контур с помощью функции DEP
программируете PGM CALL
выбираете новую программу с PGM MGT
R:
Радиус инструмента R из TOOL DEF-кадра
или таблицы инструментов
DR
TOOL CALL
:
Припуск DR для радиуса из TOOL CALL-кадра
(не учитывается в индикации положения)
DR
TAB:
Припуск DR для радиуса из таблицы
инструментов
Y
X
Z
X
Y
