3 Позиционирование с ручным вводом данных
3.1
Программиров
ание
и
от
р
аб
о
тк
а
про
стых
видов
обрабо
тки
3.1 Программирование и
отработка простых видов
обработки
Для простых видов обработки или предпозиционирования
инструмента предназначен режим работы Позиционирование с
ручным вводом. Здесь Вы можете ввести короткую программу в
формате открытого текста фирмы HEIDENHAIN или согласно
ДИН/ИСО и затем её отработать. Вы можете также вызывать
циклы ЧПУ. Программа сохраняется в памяти в файле $MDI. При
позиционировании с ручным вводом можете активировать
дополнительную индикацию состояния.
Применение позиционирования с ручным
вводом
Выбрать режим работы Позиционирование с
ручным вводом. Файл $MDI довольно
программировать
Запуск прогона программы: внешняя клавиша
СТАРТ

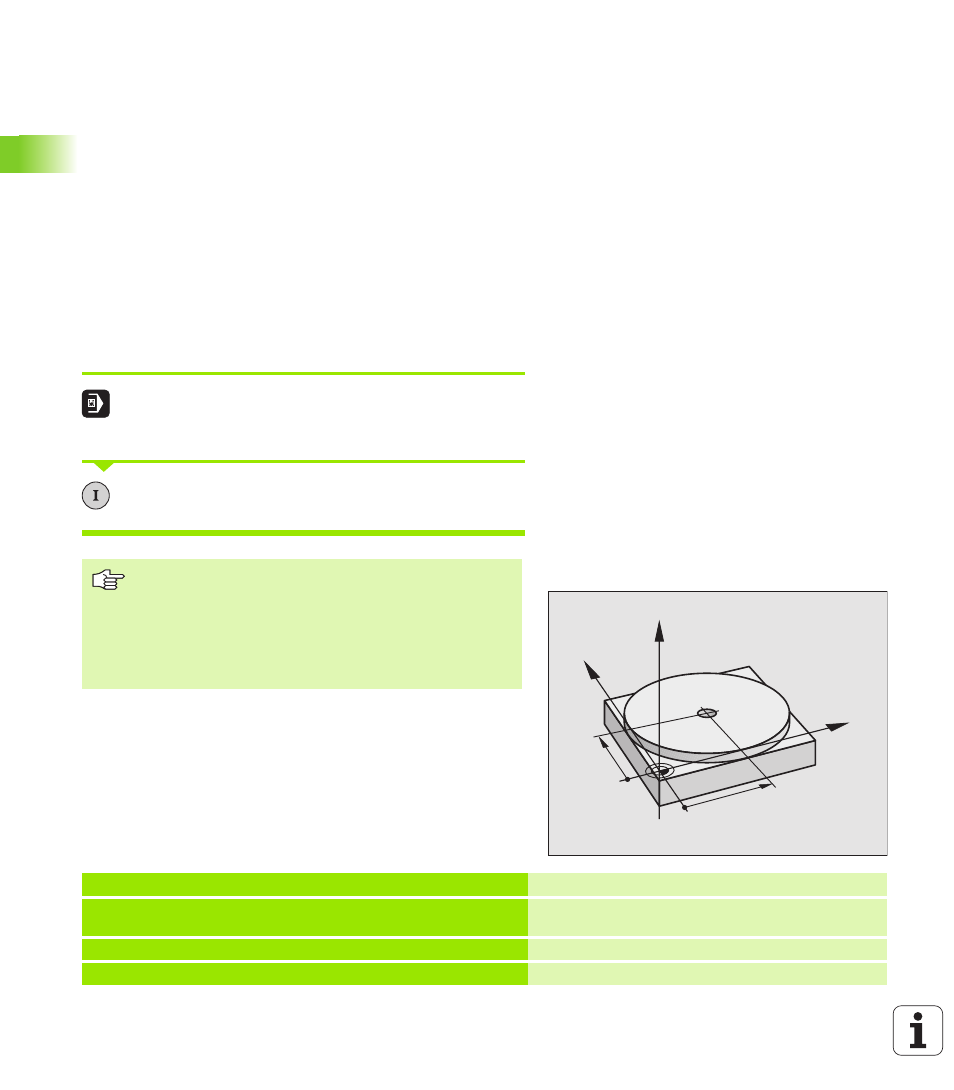

Пример 1
Надо выполнить отверстие глубиной 20 мм на отдельной
загатовке. После закрепления загатовки, центрирования и
установления опорной точки можете с помощью нескольких строк
составить программу и её выполнить.
Сначала предпозиционируем инструмент с помощью L-кадров
(прямые) над загатовкой и позиционируем на безопасное
расстояние в 5 мм над отверстием. Затем выполняется отверстие
с помощью цикла 1 ГЛУБОКОЕ СВЕРЛЕНИЕ.
Ограничение
Свободное программирование контура СК, графики
программирования и графика прогона программы не
стоят в распоряжении.
Файл $MDI не должен содержать вызова программы
(PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
Дефинирование инструмента: нулевой
инструмент, радиусом 5
2 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
