210 5 Программирование: инструменты
5.4
Тр
ех
м
е
р
н
а
я
к
оррекция
инстр
умента
(
опция
программног
о
обе
спе
чения
2) Дефиниция нормированного вектора
Нормированный вектор это математическая величина,
составляющая 1 и имеющая любое направление. В случае LN-
кадров УЧПУ требует два нормированных вектора, один для
определения направленя нормали поверхности и ещё один
(опция), для определения направления ориентации инструмента.

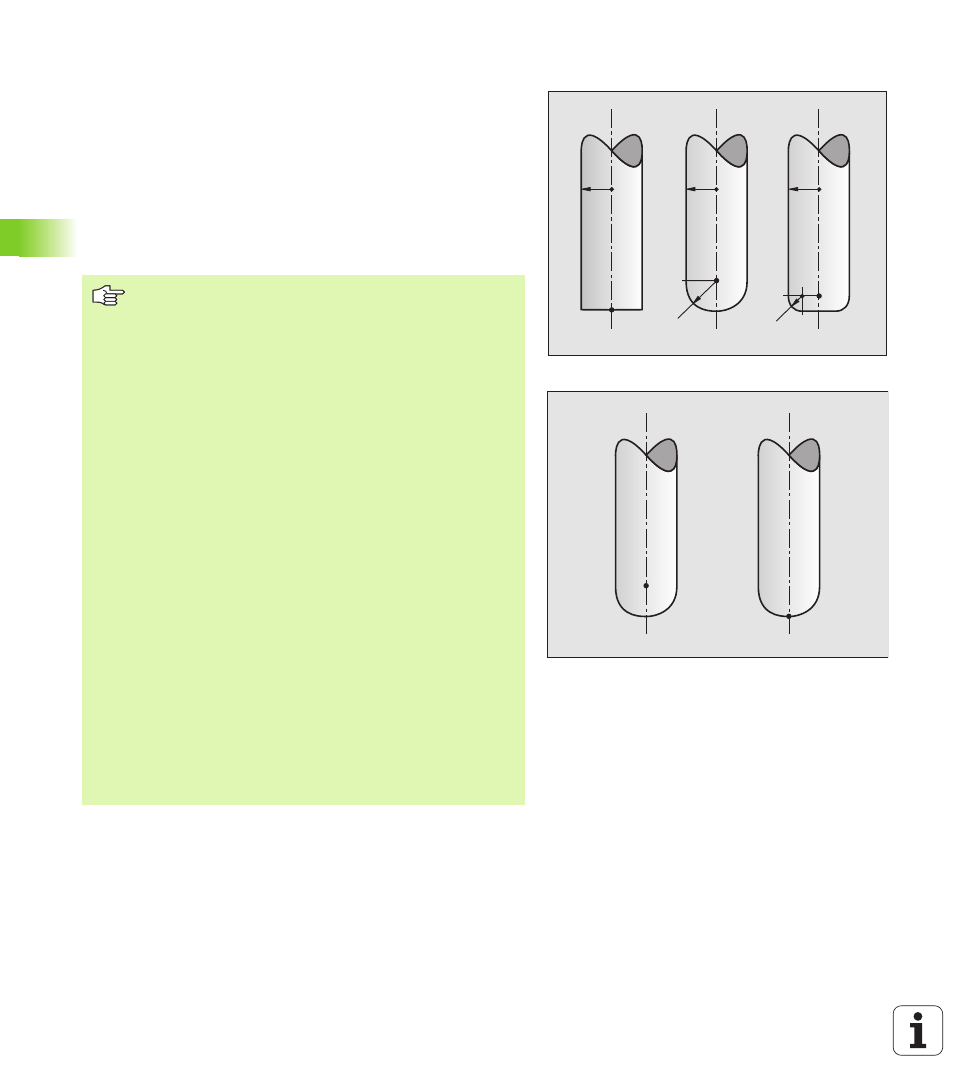

Направление нормали поверхности установлено компонентами
NX, NY и NZ. Она направлена в случае концевой и радиусной
фрезы перпендикулярно от поверхности детали к опорной точке
инструмента P
T
, в случае угловой радиусной фрезы через P
T
‘ или
P
T
(смотри картина). Направление ориентации инструмента
установлено с помощью компонентов TX, TY и TZ
P
T
R R R
R2
P
T P
T
R2
P
T
'
P
T
P
SP
Координаты для позиции X,Y, Z и для нормали
поверхности NX, NY, NZ, и TX, TY, TZ, должны иметь
ту же самую последовательность в ЧУ-кадре.
В LN-кадре ввести всегда все координаты и все
нормали поверхности, даже если эти значения не
изменились по сравнении с предыдущим
предложением.
TX, TY и TZ должны всегда дефинироваться
числовыми значениями. Q-параметры не
разрешаются.
Векторы нормали рассчитывать всегда до 7 мест
после запятой и выводить, для избежания
погрешностей подачи во время обработки.
3D-коррекция с нормалей поверхности действительна
для координат по главным осям X, Y, Z.
Если сменяете инструмент с завышением размера
(положительное значение дельта), то УЧПУ выдаёт
сообщение об ошибках. Сообщение об ошибках
можете подавлять с помощью M-функции M107
(смотри “Условия для ЧУ-предложений с векторами
нормали поверхности и 3D-коррекцией”, страница
204).
УЧПУ не предупреждает сообщением об ошибках,
если завышение размера инструмента привело бы к
повреждению контура.
Через параметр станка 7680 определяете, исправила
ли система САПР длину инструмента через центр
шара P
T
или южный полюс шара P
SP
(смотри рисунок).
