Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 257
HEIDENHAIN iTNC 530
257
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
Программирование винтовой линии
8
Полярные координаты-угол: ввести
инкрементно общий угол, под которым инструмент
перемещается по винтовой линии. После ввода
угла выбираете ось инструмента с помощью
клавиши выбора оси.
8
Координату для высоты винтовой линии ввести с
помощью инкрементных значений
8
Направление вращения DR
Винтовая линия по часовой стрелке: DR–
Винтовая линия против часовой стрелки: DR+

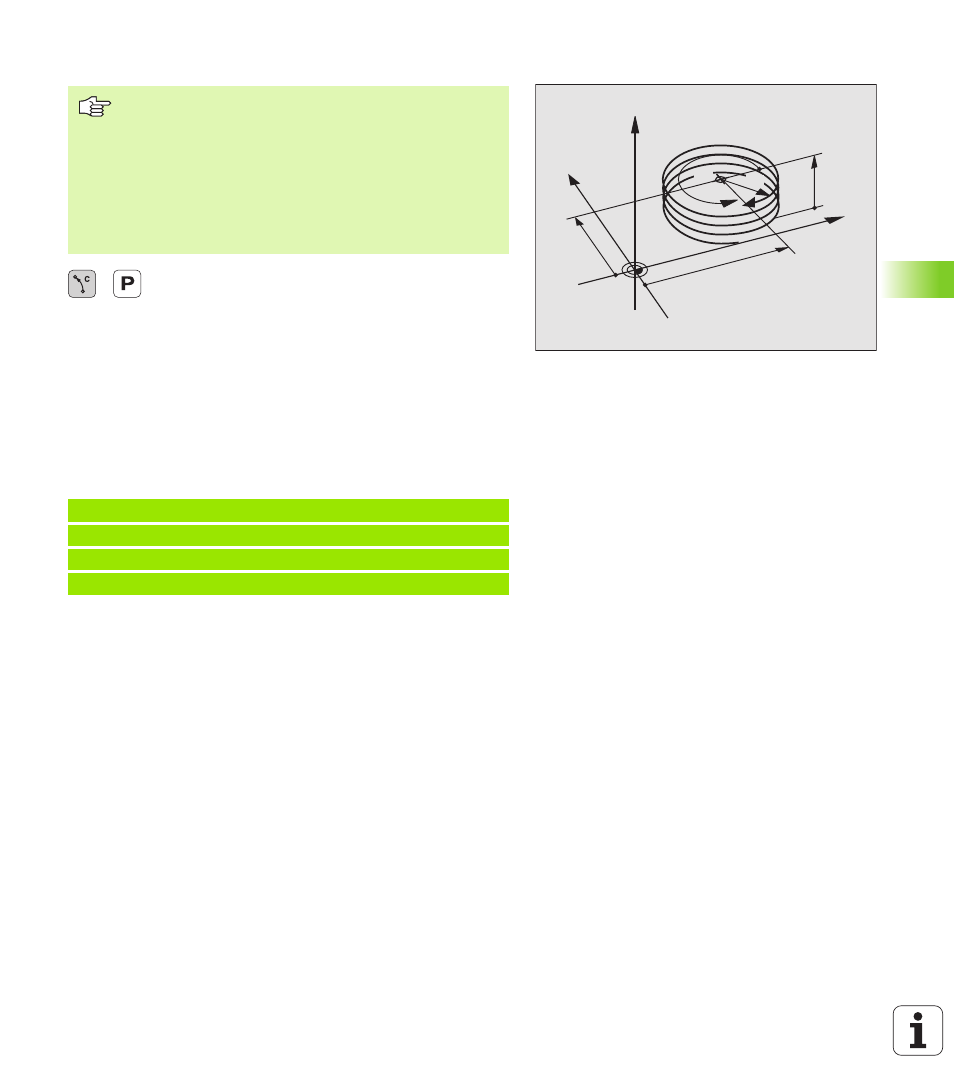

ЧУ-кадры в качестве примера: резьба M6 x 1 мм с 5 заходами
резьбы
Y
X
Z
25
40
5
270°
R3
CC
Введите направление вращения DR и инкрементный
общий угол IPA c тем самым знаком числа, а то
инструмент может перемещаться по неправильной
траектории.
Для общего угла IPA можно ввести значение от –5400°
до +5400°. Если резьба имеет больше 15 витков, то
программируйте винтовую линию в повторении части
программы (смотри “Повторения части программы”,
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
