8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

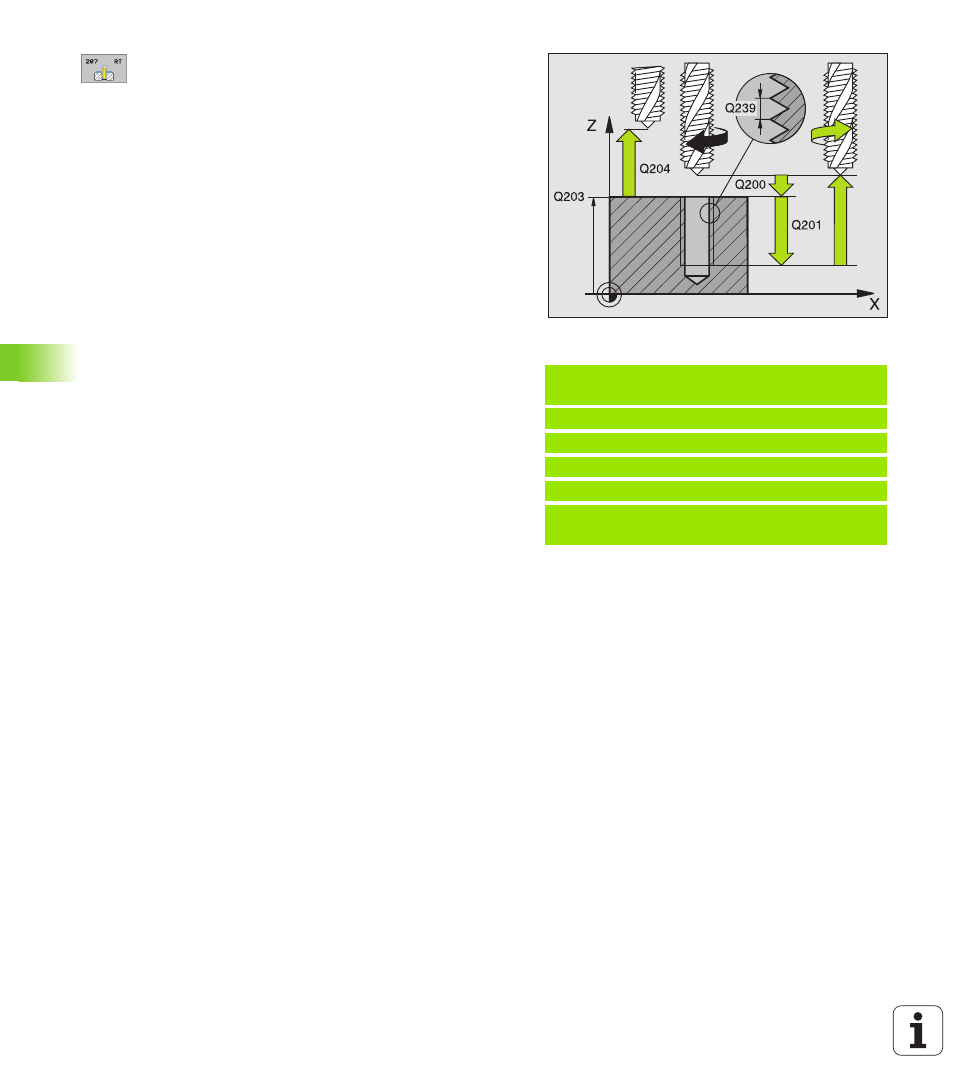

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (положение
пуска) – поверхность загатовки
8
Глубина сверления Q201 (инкрементно):
расстояние поверхность загатовки – конец резьбы
8
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД
ИЗ МАТЕРИАЛА . Если нажмите РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА , можете вывести инструмент из материала
используя управление. Нажмите для этого положительную
клавишу направления оси активной оси шпинделя.
Пример: ЧУ-кадры
26 CYCL DEF 207 НАР.ВНУТРЕННЕЙ РЕЗЬБЫ
НОВОЕ GS
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
