474
8 Программирование: циклы
8.7 SL-
цик
л
ы
с
фо
рмуло
й
ко
н
тур
а
Ввод формулы контура
Через программируемые клавиши можете соединить разные
контуры в одной математической формуле друг с другом:
8
Выбор функций Q-параметров: нажать клавишу Q (в поле для
ввода числовых значений, справа). линейка программируемых
клавишей (Softkey) указует функции Q-параметров
8
Выбор функции для ввода формулы контура: Softkey ФОРМУЛА
КОНТУРА нажать ЧПУ указывает следующие
программируемые клавиши:

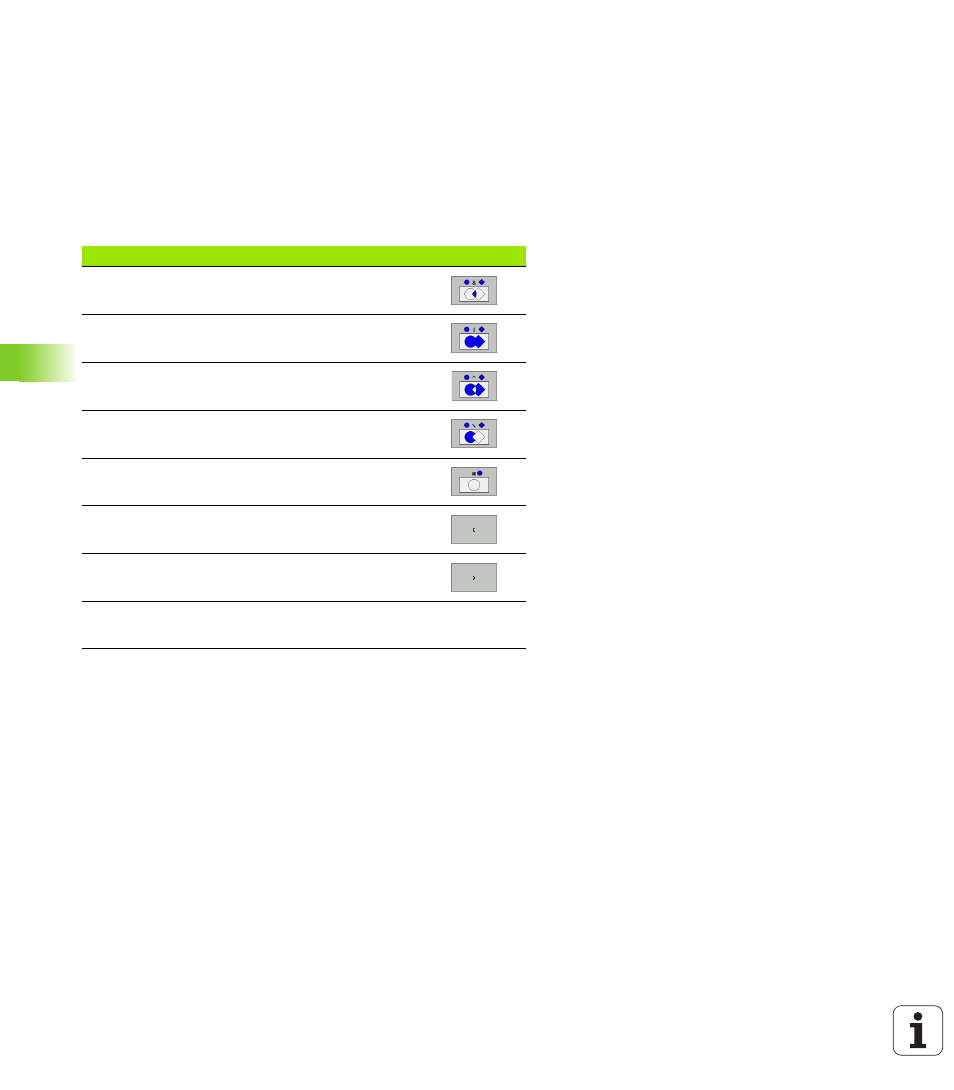

Логическая функция
Softkey
прорезание с
нпр. QC10 = QC1 & QC5
соединенный с
нпр. QC25 = QC7 | QC18
соединенный с, но без прореза
нпр. QC12 = QC5 ^ QC25
резание с дополнением от
нпр. QC25 = QC1 \ QC2
Дополнение области контура
нпр. Q12 = #Q11
Открыть скобки
нпр. QC25 = QC1 * (QC2 + QC3)
Закрыть скобки
нпр. QC25 = QC1 * (QC2 + QC3)
Дефинирование отдельного контура
нпр. QC12 = QC1
