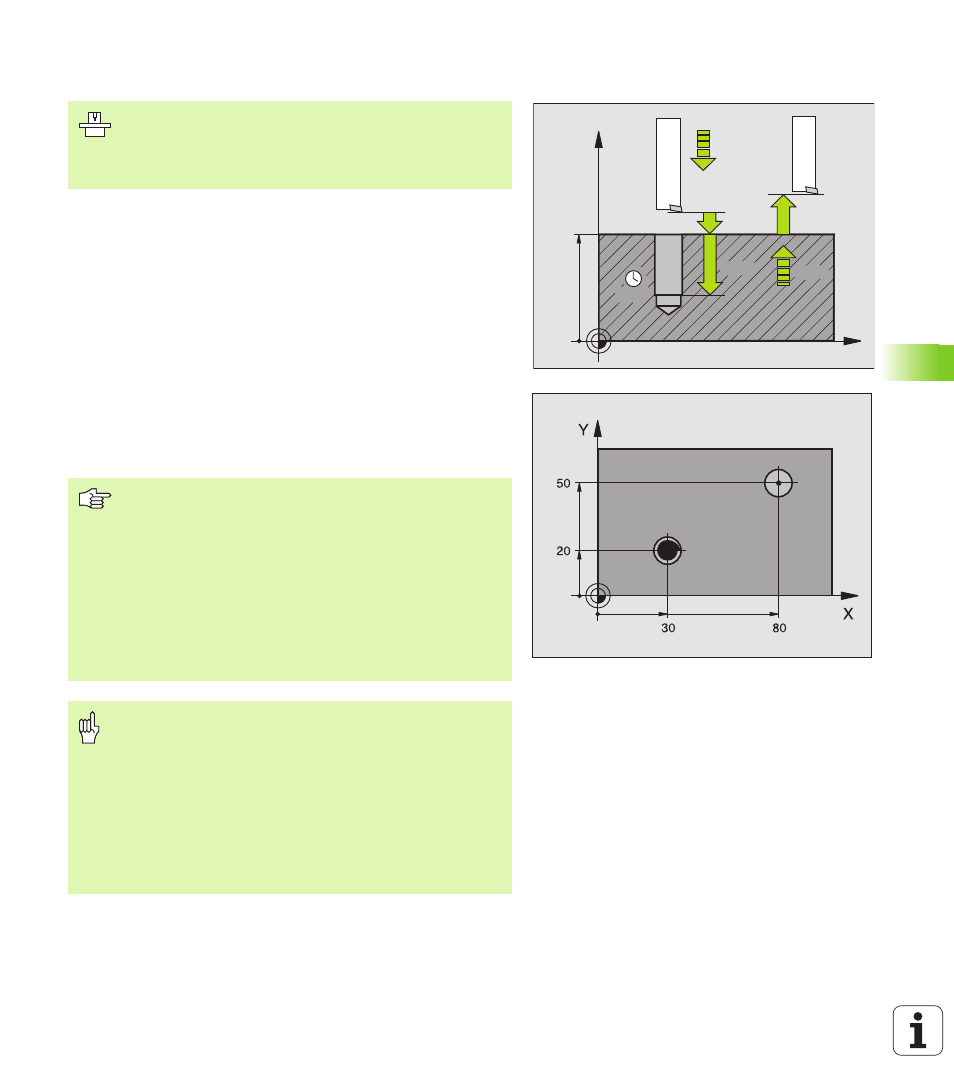

РАСТАЧИВАНИЕ (цикл 202)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент сверлит с подачей сверления на глубину
3 На дне сверления инструмент остается – если введено – со
вращающимся шпиндельём для выхода из материала
4 Дальше УЧПУ осуществляет ориентацию шпинделя на эту
позицию, которая дефинировалась в параметре Q336
5 Если Вы избрали выход из материала, то УЧПУ отводит в
заданном направлении на 0,2 мм (жёсткое значение) из
материала
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – с FMAX на2-
ое безопасное расстояние. Если Q214=0 то наступает отвод
при стенке сверления
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл используется только на станках с управляемым
шпинделем.
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не отрабатывает цикла.
УЧПУ восстонавливает в конце цикла прежнее
состояние СОЖ и шпинделя, активное перед вызовом
цикла.
С помощью параметра станка 7441 бит 2 настроиваете,
должно ли УЧПУ выдавать сообщение об ошибках при
вводе положительной глубины (бит 2=1) или нет (бит
2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции. Инструмент
перемещается по оси инструментов на ускоренной
подачи на безопасное расстояние ниже поверхности
обрабатываемой детали!
