6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K

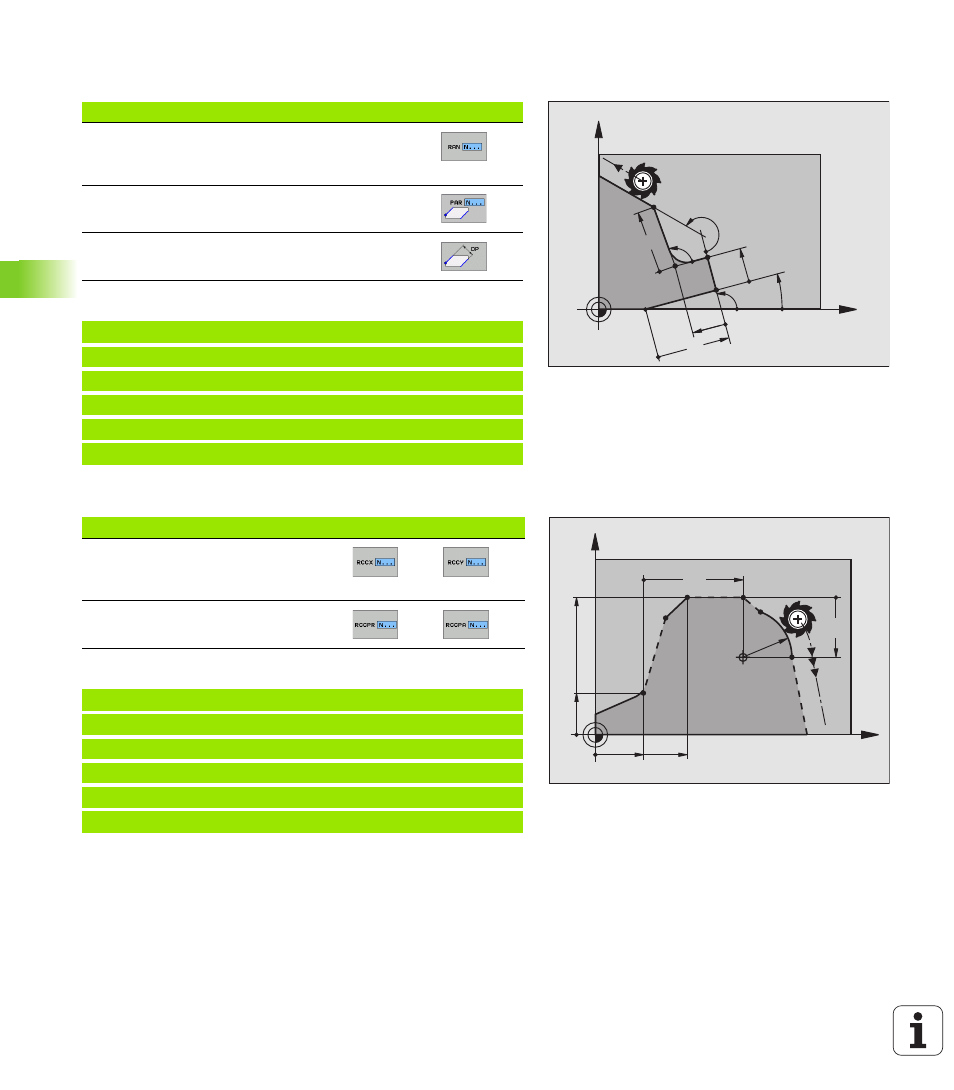

Относительное отношение к кадру N: направление и
расстояние элемента контура
ЧУ-кадры в качестве примера
Относительное отношение к кадру N: центр окружности CC;
ЧУ-кадры в качестве примера
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
Известные данные
Softkey
угол между прямой и другим элементом контура
или между входной касательной дуги окружности
и другим элементом контура
прямая параллельно к другому элементу контура
расстояние прямой к параллельному элементу
контура
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
18
10
35
10
R10
20
CC
15
Известные данные
Softkey
прямоугольные координаты центра
окружности относительно
предложения N
полярные координаты центра
окружности относительно кадра N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
